Flangia con vite

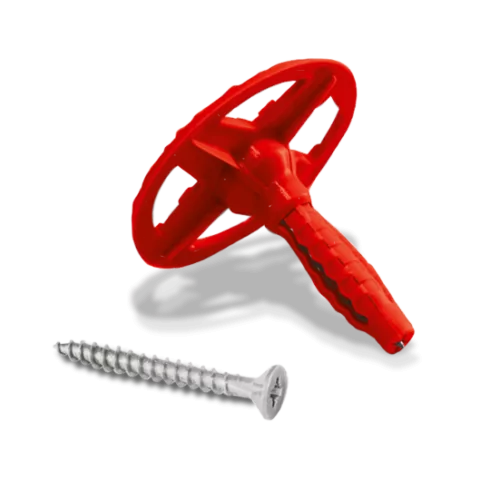

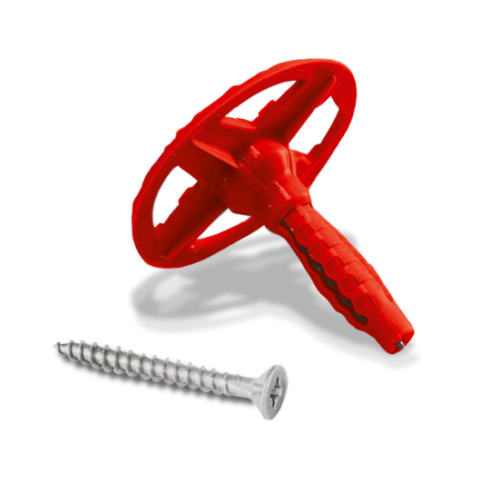

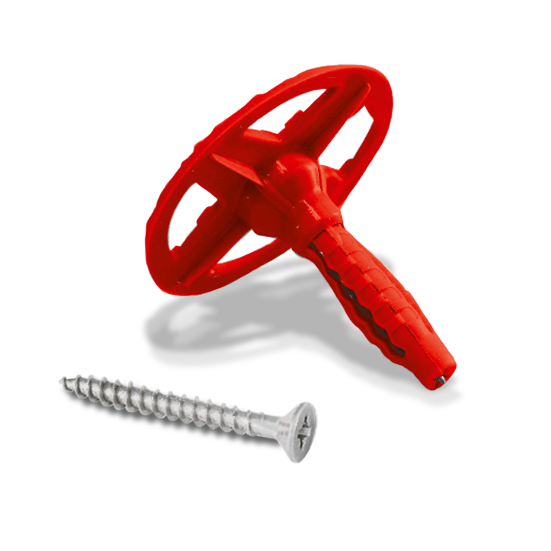

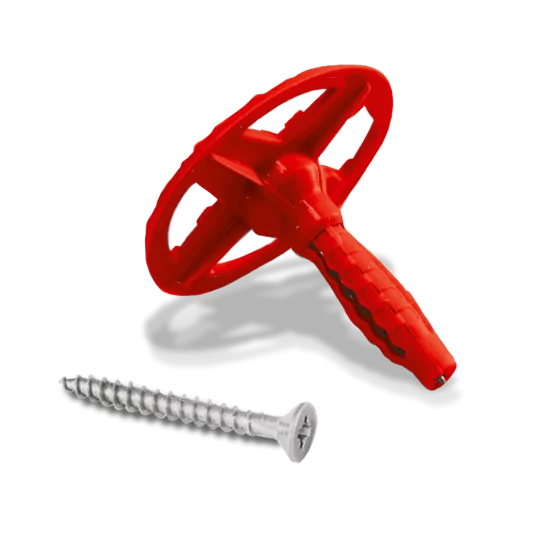

Flangia di fissaggio in nylon e vite autofilettante in acciaio zincato

Flangia di fissaggio in nylon (di 58 mm di diametro e 40 mm di lunghezza) con vite autofilettante in acciaio zincato (da 30 mm) per la connessione delle reti ARMAGLASS STRUCTURA nei sistemi antisfondellamento RINFOR SYSTEM 1 e 2 (consulta la nostra letteratura tecnica RINFOR SYSTEM su https://www.groutpower.it/ )
Componenti
Monocomponente
Aspetto
Connettore
Codice doganale
3925 9010

Richiedi info sul prodotto

    Con lโ€™invio accetto l'informativa sulla privacy

    Certificazioni ottenute e Normative
    Cert. Antisfondellamento Solai
    Linee di appartenenza
    Linea prodotto Building
    Linea prodotto Opus
    Sito tematico
    Grout Power
    Caratteristiche e vantaggi
    Dove si utilizza
    Come si utilizza
    Dati tecnici
    Avvertenze e precauzioni
    Voce di capitolato
    Media
    Prodotti collegati
    Cicli applicativi

    Flangia con vite

    La FLANGIA si caratterizza per la sua superficie aggrappante ad aderenza migliorata, per essere particolarmente leggera, maneggevole, durabile, resistente a trazione e per la presenza di un tappo di chiusura nel foro di ingresso della VITE PER CALCESTRUZZO che facilita lโ€™operazione di rasatura con malte dei sistemi RINFOR SYSTEM 1 e 2. La VITE PER CALCESTRUZZO in acciaio zincato รจ particolarmente resistente alla corrosione.
    Campi d'impiego

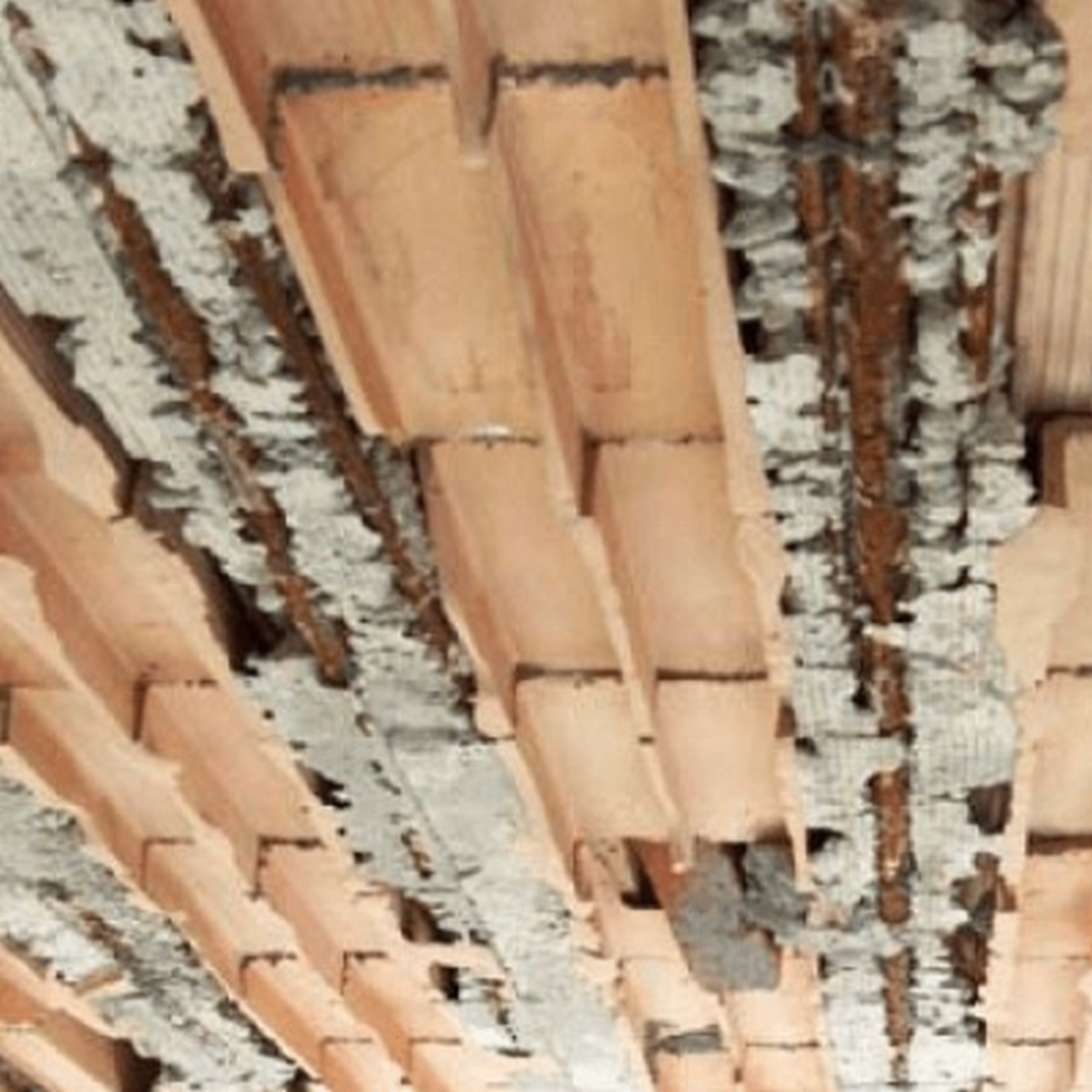

    Nellโ€™antisfondellamento dei solai Flangia con vite costituisce un robusto ed economico elemento di fissaggio della rete ARMAGLASS STRUCTURA nei sistemi RINFOR SYSTEM 1 e 2.
    Supporti consentiti
    Calcestruzzo
    Modalitร  d'impiego

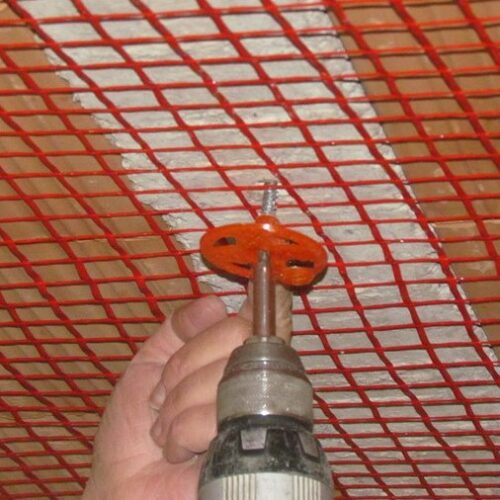

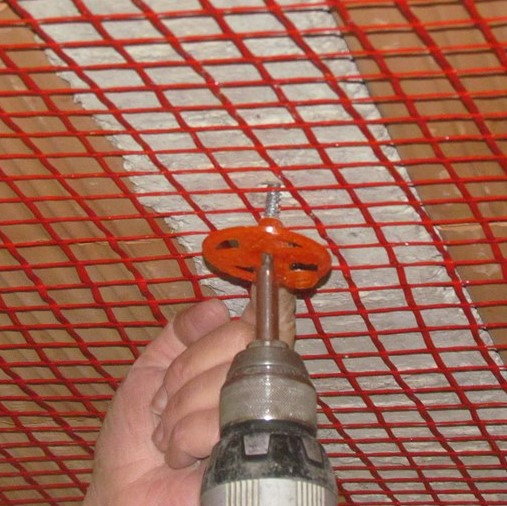

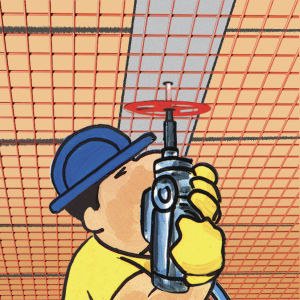

    Operare un foro sui travetti in calcestruzzo del solaio con le dimensioni minime/massime indicate nel paragrafo Specifiche Tecniche, inserire la FLANGIA nel foro e fissare con VITE PER CALCESTRUZZO.
    Metodi di applicazione
    Addizionare ad altri componenti
    Applicazione manuale
    Caratteristiche fondamentali
    Conservabilitร ย illimitata
    Conservabilitร ย illimitata
    Diametro foro di alloggiamento della flangia
    Diametro foro di alloggiamento della flangia: 8 mm
    Resistente ai raggi UV
    Resistente ai raggi UV
    Usare indossando guanti protettivi
    Usare indossando guanti protettivi
    Specifiche tecniche

    Spessore minimo del supporto

    60 mm

    Diametro della flangia

    58 mm

    Spessore massimo fissabile

    70 mm

    Diametro della testa della vite

    11.5 mm

    Profonditร  minima del foro della vite

    40 mm

    Torsione
    della vite

    30 Nm

    Resistenza al taglio
    della vite

    12 kN

    Profonditร  minima di posa della vite

    30 mm

    Momento flettente
    della vite

    20 Nm

    Resistenza a trazione
    della vite

    22 kN
    Consumi
    Non meno di 4 pezzi per ogni metro quadrato quando Flangia con vite รจ utilizzata nei sistemi antisfondellamento RINFOR SYSTEM 1 e 2.
    Colori disponibili
    Rosso
    Imballaggi e dimensioni
    Sfuso da 1 pz.
    Stoccaggio e conservazione
    Unโ€™inadeguata conservazione del prodotto puรฒ causare una perdita delle prestazioni reologiche.
    Avvertenze
    Le informazioni generali, cosรฌ come le indicazioni ed i suggerimenti di impiego di questo prodotto, riportati nella presente scheda tecnica ed eventualmente forniti anche verbalmente o per iscritto, corrispondono allo stato attuale delle nostre conoscenze scientifiche e pratiche.
    I dati tecnici e prestazionali eventualmente riportati sono il risultato di prove di laboratorio condotte in ambiente controllato e come tali possono subire modifiche in relazione alle effettive condizioni di messa in opera.

    Prodotto per uso professionale, Azichem Srl non si assume alcuna responsabilitร  derivante da prestazioni inadeguate correlate ad un uso improprio del prodotto, o legata a difetti derivanti da fattori o elementi estranei alla qualitaฬ€ dello stesso, inclusa lโ€™errata conservazione.
    Chi intenda fare uso del prodotto eฬ€ tenuto a stabilire, prima dellโ€™utilizzo, se lo stesso sia o meno adatto allโ€™impiego previsto, assumendosi ogni responsabilitร  conseguente.

    Le caratteristiche tecniche e prestazionali contenute in questa scheda tecnica sono aggiornate periodicamente. Per una consultazione in tempo reale collegarsi al sito: www.azichem.com. La data di revisione รจ indicata nello spazio al piede. La presente edizione annulla e sostituisce ogni altra precedente.

    Si ricorda che lโ€™utilizzatore รจ tenuto a prendere visione della piรน recente Scheda di Sicurezza di questo prodotto, contenente i dati chimico-fisici e tossicologici, le frasi di rischio ed altre informazioni per poter trasportare, utilizzare e smaltire il prodotto e i suoi imballaggi in sicurezza. Per la consultazione collegarsi al sito: www.azichem.com.

    รˆ vietato disperdere il prodotto e/o lโ€™imballaggio nell'ambiente.
    Voce di capitolato
    Stampa

    Flangia di fissaggio in nylon (di 58 mm di diametro e 40 mm di lunghezza) con vite autofilettante in acciaio zincato (da 30 mm) per la connessione delle reti ARMAGLASS STRUCTURA nei sistemi antisfondellamento RINFOR SYSTEM 1 e 2.

    Caratteristiche tecniche di Flangia con vite di Azichem Srl:

    • Momento flettente della vite: 20 Nm
    • Profondità minima del foro della vite: 40 mm
    • Profondità minima di posa della vite: 30 mm
    • Resistenza a trazione della vite: 22 kN
    • Resistenza al taglio della vite: 12 kN
    • Spessore massimo fissabile: 70 mm
    • Spessore minimo del supporto: 60 mm
    • Torsione della vite: 30 Nm
