Armaglass Connector L

Connettore in GFRP

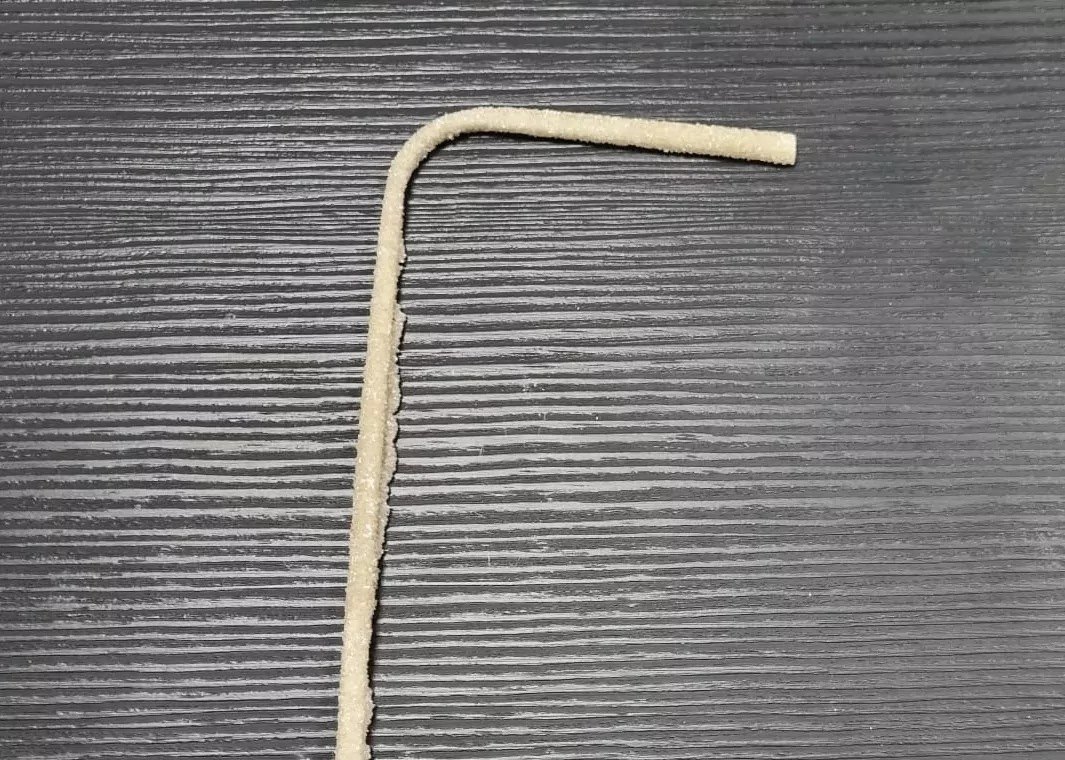

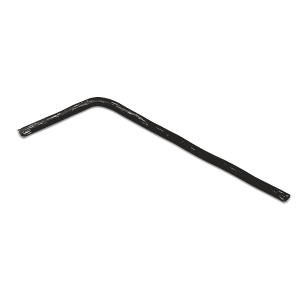

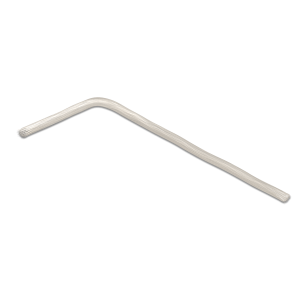

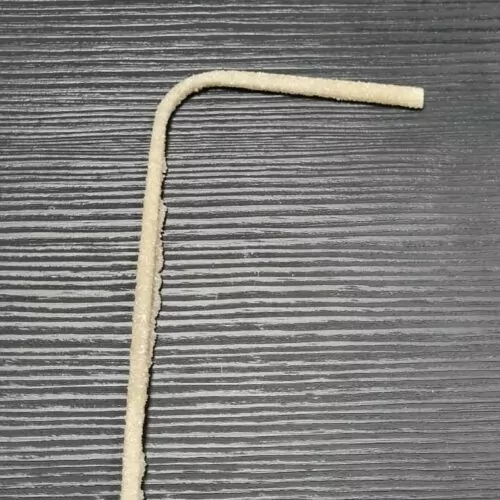

Connettore preformato in GFRP con superficie ad aderenza migliorata, con forma ad "L", lato corto di 10 cm e lato lungo disponibile in diverse lunghezze, da 15 a 100 cm. Armaglass Connector L viene utilizzato per connettere meccanicamente le reti ARMAGLASS su svariati supporti (murature in mattoni, murature in pietra, calcestruzzo, legno). Il connettore è perfettamente compatibile con i più comuni materiali utilizzati per l’inghisaggio, sia a matrice resinosa (epossidica, poliestere, vinilestere), sia con malte e boiacche a base di leganti aerei o idraulici.
Componenti
Monocomponente
Aspetto
Connettore
Codice doganale
7019 6100

Richiedi info sul prodotto

    Con l’invio accetto l'informativa sulla privacy

    Certificazioni ottenute e Normative
    CHEMICAL RESISTANTETA - 23/0854
    Linee di appartenenza
    Linea prodotto Building
    Linea prodotto Opus
    Linea prodotto Sanageb
    Caratteristiche e vantaggi
    Dove si utilizza
    Come si utilizza
    Dati tecnici
    Contenuti aggiuntivi
    Avvertenze e precauzioni
    Voce di capitolato

    Armaglass Connector L

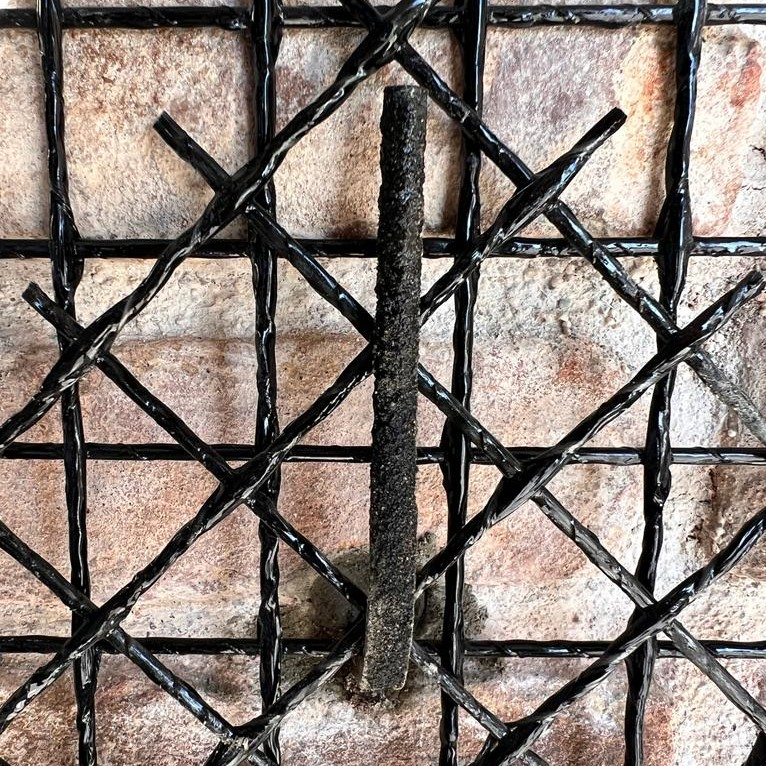

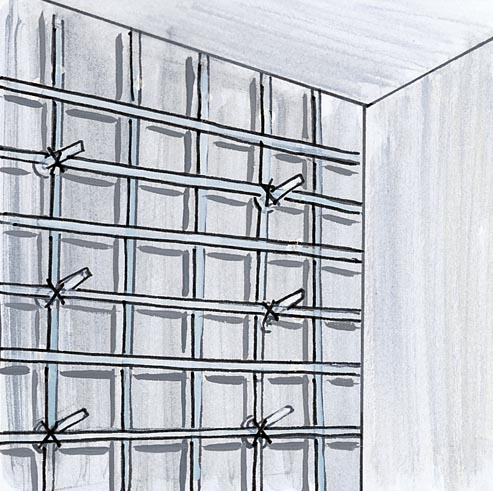

    Armaglass Connector L viene utilizzato per connettere meccanicamente le nostre reti ARMAGLASS su svariati supporti (murature in mattoni, murature in pietra, calcestruzzo, legno). E’ un connettore estremamente durabile, anche quando applicato su supporti alcalini, con elevati carichi salini oppure se esposto a severi ambienti d’esposizione. E’ estremamente maneggevole, leggero, di facile applicazione, il che consente rapidità d’intervento e bassi costi d’installazione. L’aderenza migliorata consente aggrappi ottimali con matrici di inghisaggio resinose e con tutti i materiali tipici delle murature antiche e moderne (laterizi, lapidei, malte, calcestruzzi). Armaglass Connector L fa parte del sistema di intonacatura armata RINFOR SYSTEM 5 CRM, certificato secondo valutazione europea EAD 340392-00-0104.


    Campi d'impiego

    Collaborazione meccanica e connessione delle reti ARMAGLASS con i supporti. Interventi di intonacatura armata (CRM), anche ad alto spessore, sia su un solo lato che su entrambi i lati della muratura. Rinforzo di archi e volte in muratura. Interventi di rinforzo su strutture in calcestruzzo. Particolarmente indicato su murature antiche di interesse storico e culturale. Interventi di ripristino e rinforzo su costruzioni esposte all’aerosol marino e strutture offshore. Interventi di ripristino e rinforzo di condotte idriche, serbatoi, depuratori, torri piezometriche, vasche di trattamento acque industriali e in tutte le strutture che possono essere interessate dalla presenza di sali solubili aggressivi (cloruri, solfati, nitrati, fosfati).


    Supporti consentiti
    Calcestruzzo
    Malte cementizie, alla calce e miste
    Murature miste
    Murature in laterizio forato
    Murature in pietra
    Pietre naturali e porfidi
    Laterizi
    Preparazione dei supporti

    Forare i supporti e, successivamente, eliminare la polvere con aspirazione forzata o soffio d’aria compressa, assicurandosi che il supporto sia privo di parti incoerenti e in fase di distacco. Asportare eventuali efflorescenze saline tramite spazzolatura o sabbiatura.


    Modalità d'impiego

    Procedere alla realizzazione di fori nel supporto di idoneo diametro, inclinazione e profondità, secondo indicazioni progettuali. Soffiare l’interno del foro con aria compressa e, successivamente, aspirare con efficace aspiratore per liberare il foro da detriti e polvere. Per inghisaggi del connettore con resine poliestere tipo Syntech Profix, agire su supporto asciutto, riempiendo totalmente il foro con resina, inserendo il beccuccio della cartuccia in profondità o servendosi di tubicini convogliatori di opportuno diametro. Per inghisaggi con malte o boiacche (Grout Cable, Grout Micro-J, Grout 2, Anchorsana Fix, Sanafluens, malte della linea Repar) agire su supporto umido eseguendo un prelavaggio con acqua; attendere qualche minuto, verificare che non sia presente acqua nel foro, riempire il foro con malta o boiacca, quindi inserire il connettore


    Metodi di applicazione
    Applicazione manuale
    Caratteristiche fondamentali
    Conservabilità illimitata
    Conservabilità illimitata
    Diametro
    Diametro: 6 / 8 mm
    Lunghezza lato corto
    Lunghezza lato corto: 10 cm
    Lunghezza lato lungo
    Lunghezza lato lungo: 15 -100 cm
    Resistente ai raggi UV
    Resistente ai raggi UV
    Usare indossando guanti protettivi
    Usare indossando guanti protettivi
    Specifiche tecniche
    Consumi

    Prodotto da acquistare secondo necessità.

    Colori disponibili
    Nero
    Imballaggi e dimensioni
    Ø 6 mm 10 x 20 cm da 1 pz.
    Ø 6 mm 10 x 50 cm da 1 pz.
    Ø 6 mm 10 x 70 cm da 1 pz.
    Ø 8 mm 10 x 20 cm da 1 pz.
    Ø 8 mm 10 x 50 cm da 1 pz.
    Ø 8 mm 10 x 70 cm da 1 pz.
    Stoccaggio e conservazione
    Stoccare il prodotto nel suo imballaggio originale in ambiente fresco, asciutto e al riparo dal gelo e dalla luce diretta del sole.
    Contenuti aggiuntivi

    Caratteristiche Tecniche

    Normativa

    Diametro 6 mm

    Diametro 8 mm

    Peso



    54 gr/m

    92 gr/m

    Sezione nominale

    CNR-DT 203/2006

    28,26 mm2

    50,24 mm2

    Forza di rottura a trazione valore medio

    EAD 340392-00-0104

    26,1 kN

    48,5 kN

    Tensione ultima valore medio

    EAD 340392-00-0104

    926 MPa

    966 MPa

    Tensione ultima valore caratteristico

    EAD 340392-00-0104

    828 MPa

    879 MPa

    Modulo elastico valore caratteristico

    EAD 340392-00-0104

    42,8 GPa

    43,3 GPa

    Lunghezza di sovrapposizione

    EAD 340392-00-0104

    11 cm

    11 cm

    Carico di crisi della giunzione per sovrapposizione valore medio

    EAD 340392-00-0104

    25,5 kN

    41 kN

    Tensione ultima della giunzione per sovrapposizione valore medio

    EAD 340392-00-0104

    903 MPa

    816 MPa

    Deformazione a rottura valore caratteristico

    EAD 340392-00-0104

    1,93%

    2,19 %

    Forza di estrazione media su supporto in calcestruzzo (1)

    EAD 340392-00-0104

    16,6 kN

    29,7 kN

    Forza di estrazione media su supporto in laterizio (1)

    EAD 340392-00-0104

    6,1 kN

    14,9 kN

    Forza di estrazione media su supporto in tufo (1)

    EAD 340392-00-0104

    5,3 KN

    10,9 kN



    1. Lunghezza di ancoraggio 10 cm
    Avvertenze
    Le informazioni generali, così come le indicazioni ed i suggerimenti di impiego di questo prodotto, riportati nella presente scheda tecnica ed eventualmente forniti anche verbalmente o per iscritto, corrispondono allo stato attuale delle nostre conoscenze scientifiche e pratiche.
    I dati tecnici e prestazionali eventualmente riportati sono il risultato di prove di laboratorio condotte in ambiente controllato e come tali possono subire modifiche in relazione alle effettive condizioni di messa in opera.

    Prodotto per uso professionale, Azichem Srl non si assume alcuna responsabilità derivante da prestazioni inadeguate correlate ad un uso improprio del prodotto, o legata a difetti derivanti da fattori o elementi estranei alla qualità dello stesso, inclusa l’errata conservazione.
    Chi intenda fare uso del prodotto è tenuto a stabilire, prima dell’utilizzo, se lo stesso sia o meno adatto all’impiego previsto, assumendosi ogni responsabilità conseguente.

    Le caratteristiche tecniche e prestazionali contenute in questa scheda tecnica sono aggiornate periodicamente. Per una consultazione in tempo reale collegarsi al sito: www.azichem.com. La data di revisione è indicata nello spazio al piede. La presente edizione annulla e sostituisce ogni altra precedente.

    Si ricorda che l’utilizzatore è tenuto a prendere visione della più recente Scheda di Sicurezza di questo prodotto, contenente i dati chimico-fisici e tossicologici, le frasi di rischio ed altre informazioni per poter trasportare, utilizzare e smaltire il prodotto e i suoi imballaggi in sicurezza. Per la consultazione collegarsi al sito: www.azichem.com.

    È vietato disperdere il prodotto e/o l’imballaggio nell'ambiente.
    Voce di capitolato
    Stampa

    Connettore preformato in GFRP, realizzato con filato di vetro e resina epossidica pultrusa diametro 6 o 8 mm, con forma ad "L" (lato corto di 10 cm e lato lungo da 15 a 100 cm), con superficie ad aderenza migliorata, per la connessione meccanica delle reti ARMAGLASS su supporti in muratura, pietra, calcestruzzo e legno,  tipo Armaglass Connector L di AZICHEM srl.

    Caratteristiche tecniche di Armaglass Connector L di Azichem Srl:
    •    Alcali resistente
    •    Tensione ultima, valore caratteristico: > 800 MPa
    •    Modulo elastico, valore caratteristico: > 40 GPa
    •    Lunghezza di sovrapposizione: 11 cm
