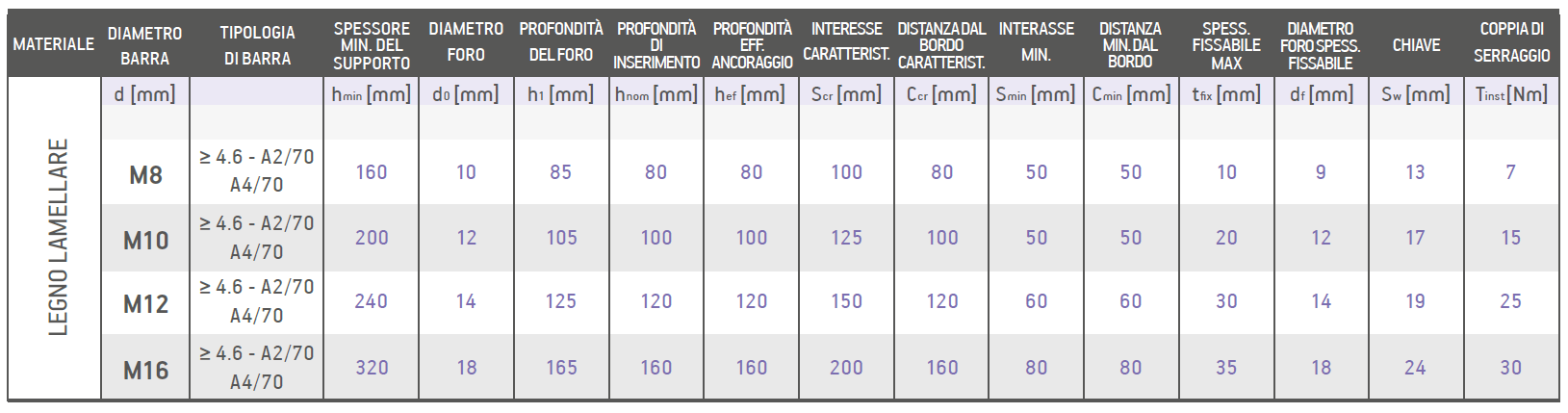

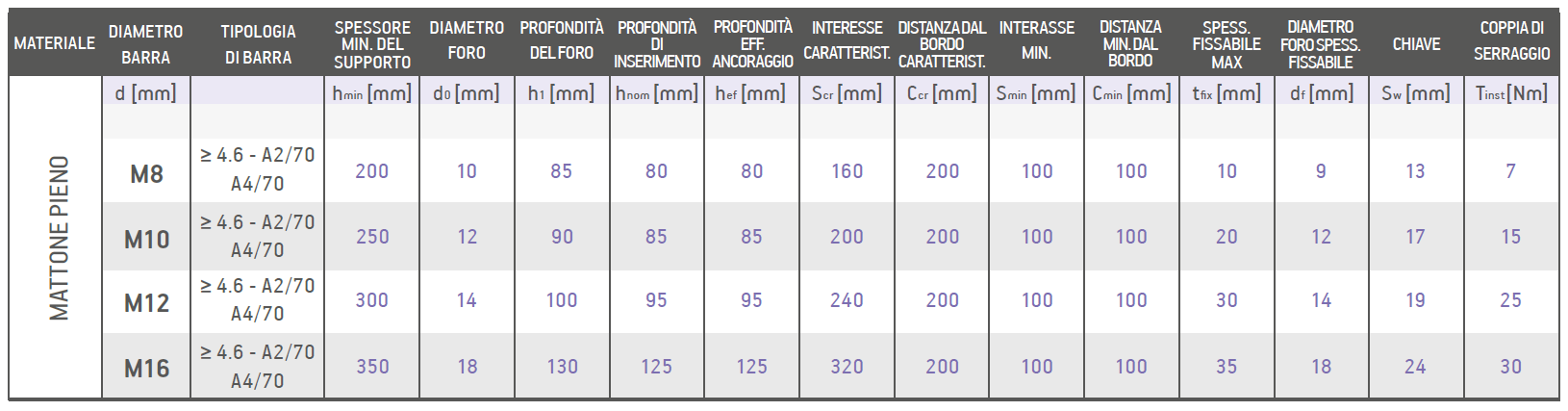

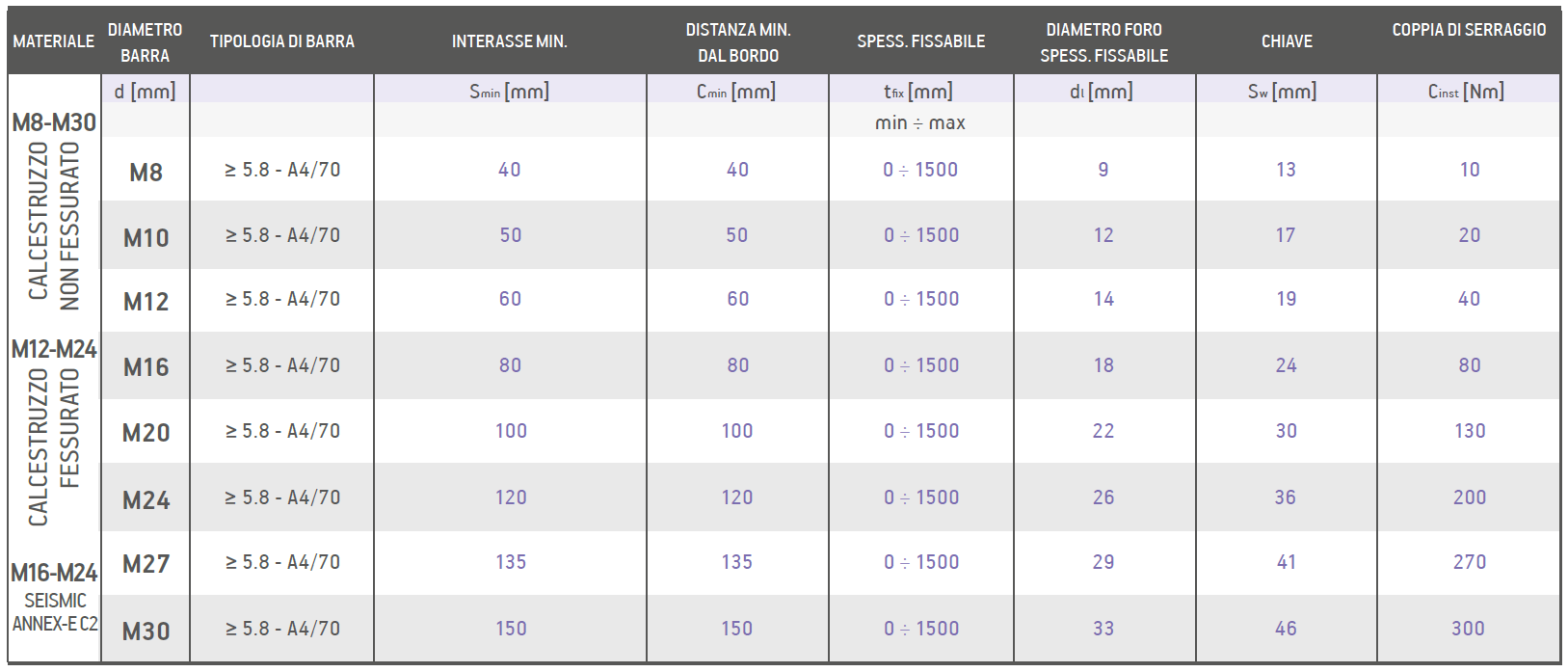

Schema di installazione:

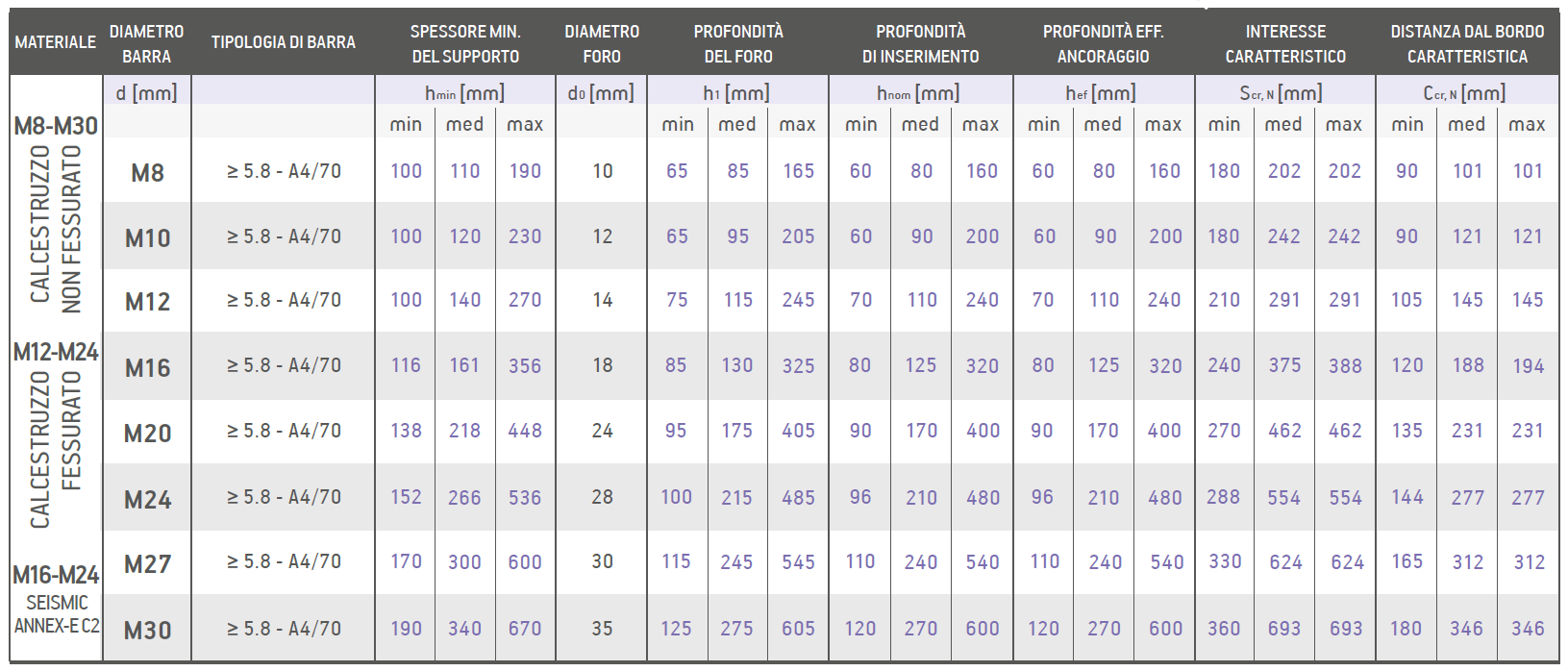

Legenda:
- d [mm]: diametro barra
- hmin [mm]: spessore minimo del supporto
- d0 [mm]: diametro foro
- h1 [mm]: profondità del foro
- hnom [mm]: profondità di inserimento
- hef [mm]: profondità effettiva ancoraggio
- tfix [mm]: spessore flessibile
- df [mm]: diametro foro spessore flessibile
- Tinst [Nm]: coppia di serraggio
Consumi indicativi:
BARRA FILETTATA |
FORO
d0 [mm] x h1 [mm] |
NR. FISSAGGI |
M 8 |
10 x 85 |
± 89 |
M 10 |
12 x 95 |
± 60 |
M 12 |
14 x 115 |
± 36 |
M 16 |
18 x 130 |
± 24 |
M 20 |
24 x 175 |
± 8 |
M 24 |
28 x 215 |
± 6 |
M 27 |
30 x 245 |
± 5 |
M 30 |
35 x 275 |
± 3 |
Tempi di posa:
TEMPERATURA DEL SUPPORTO |
TEMPO DI LAVORABILITÀ |
ATTESA PER LA MESSA IN CARICO |
50 °C |
7 min |
7 h |
40 °C |
15 min |
7 h |
30 °C |
20 min |
12 h |
25 °C |
30 min |
14 h |
20 °C |
50 min |
16 h |
15 °C |
1 h 10' |
22 h |
10 °C |
1 h 40' |
28 h |
5 °C |
2 h 30’ |
41 h |






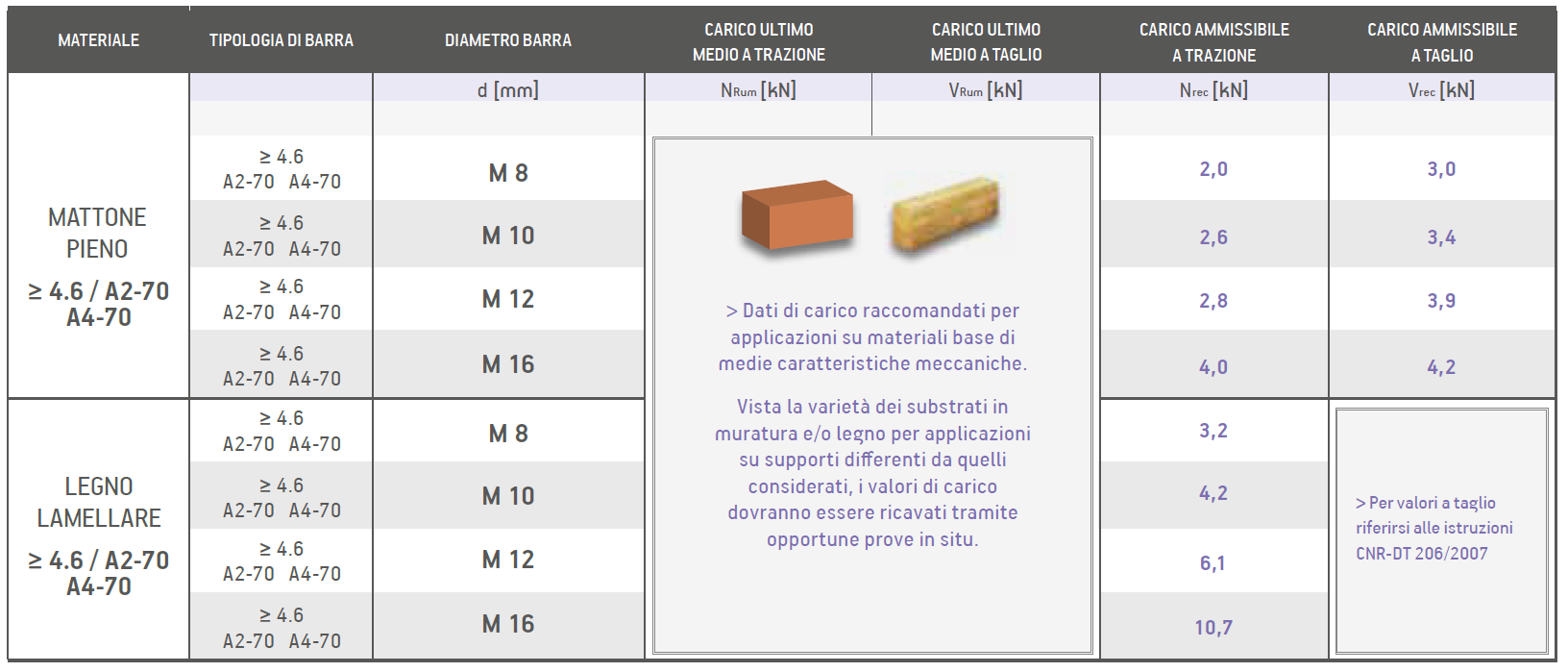

OPZIONE 1: Dati di carico 1kN = 100 kg CALCESTRUZZO FESSURATO a +24°C

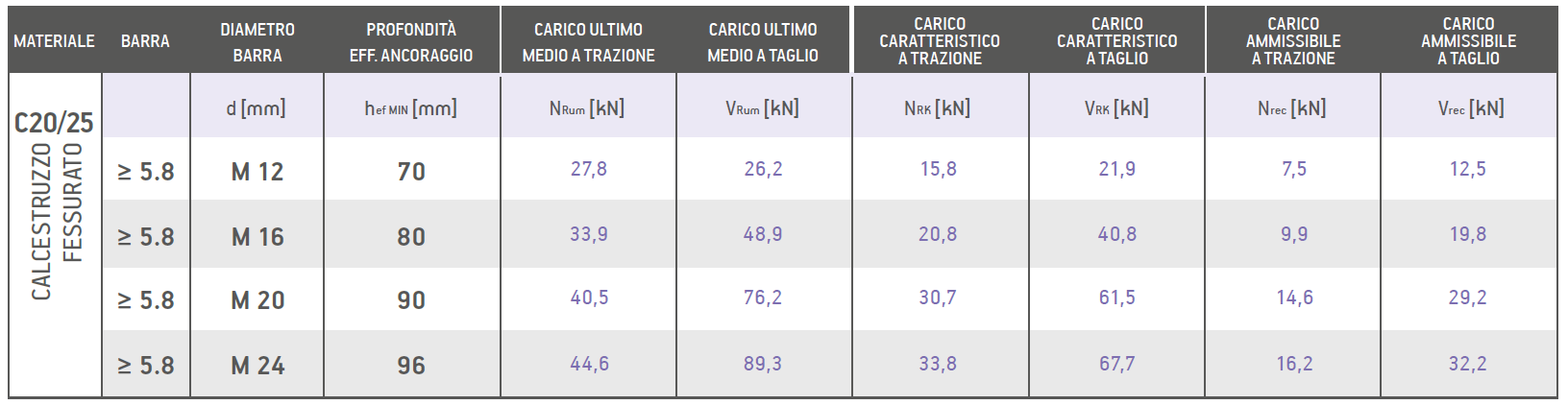

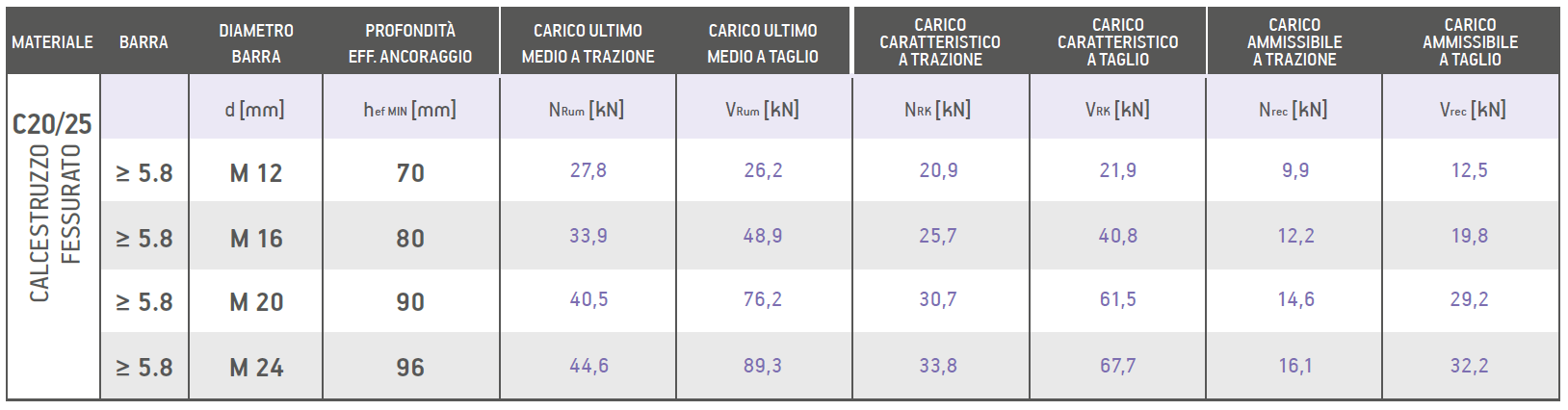

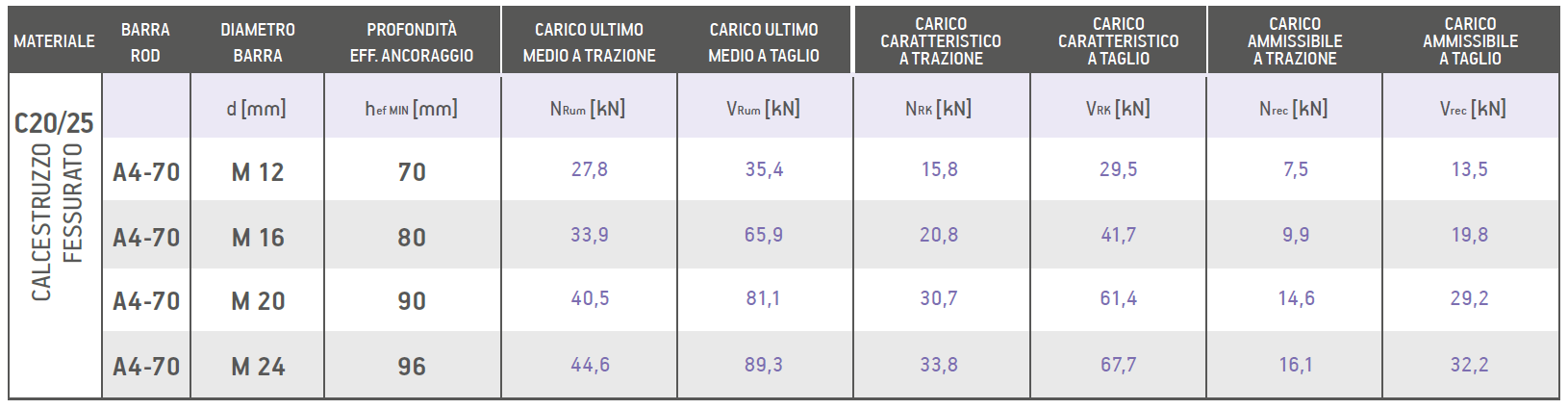

DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MINIMA

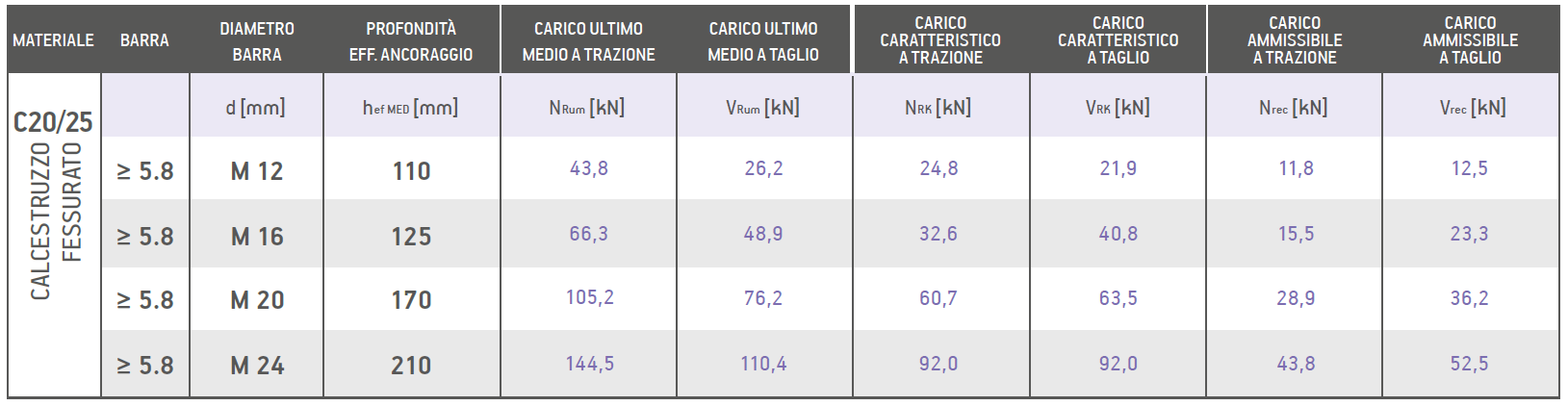

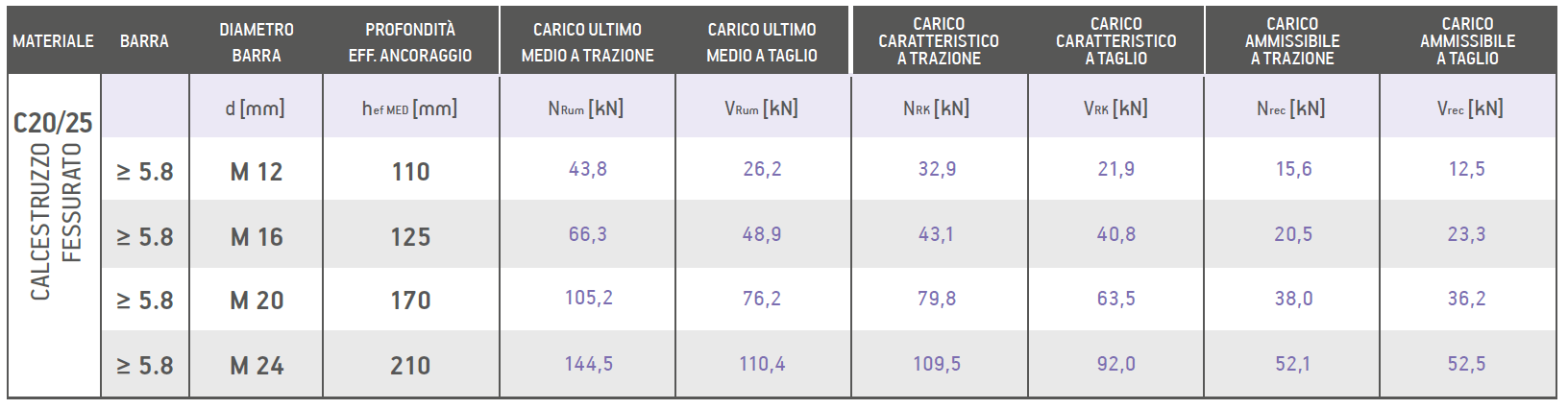

DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MEDIA

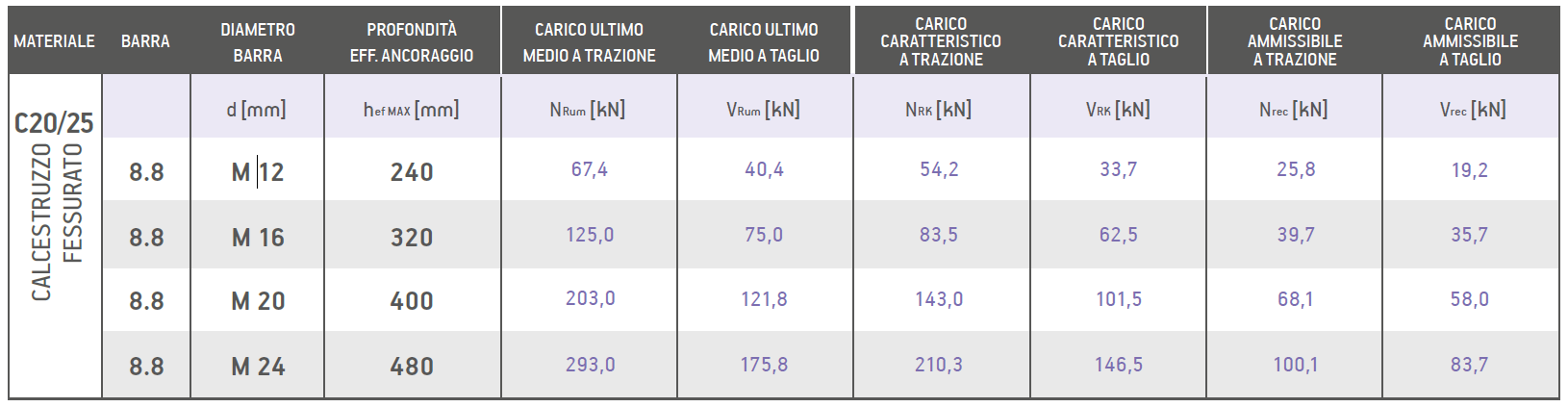

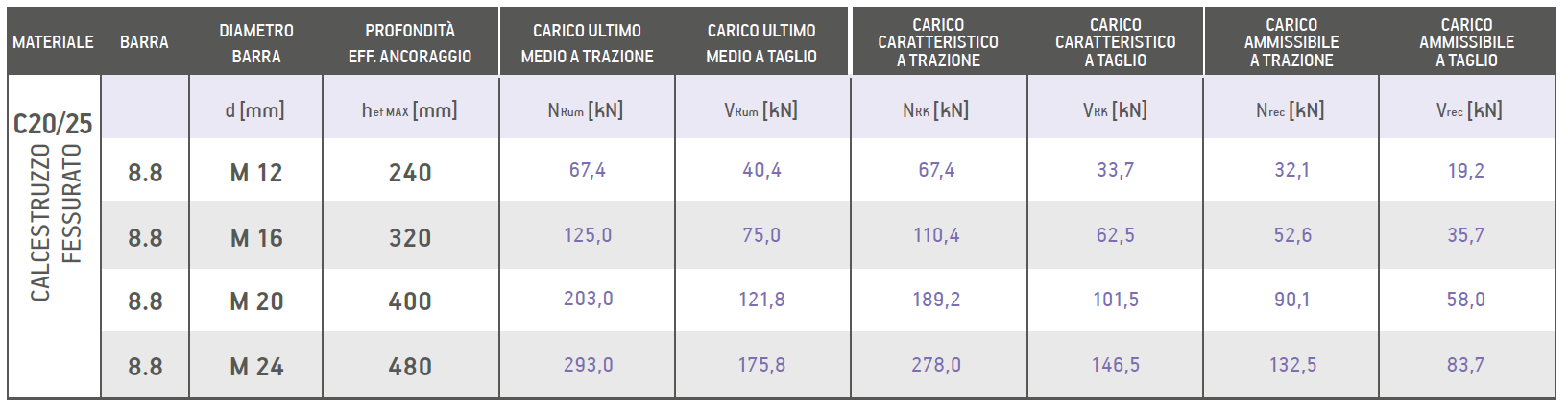

DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MASSIMA

OPZIONE 7: Dati di carico 1kN = 100 kg CALCESTRUZZO NON FESSURATO a +24°C

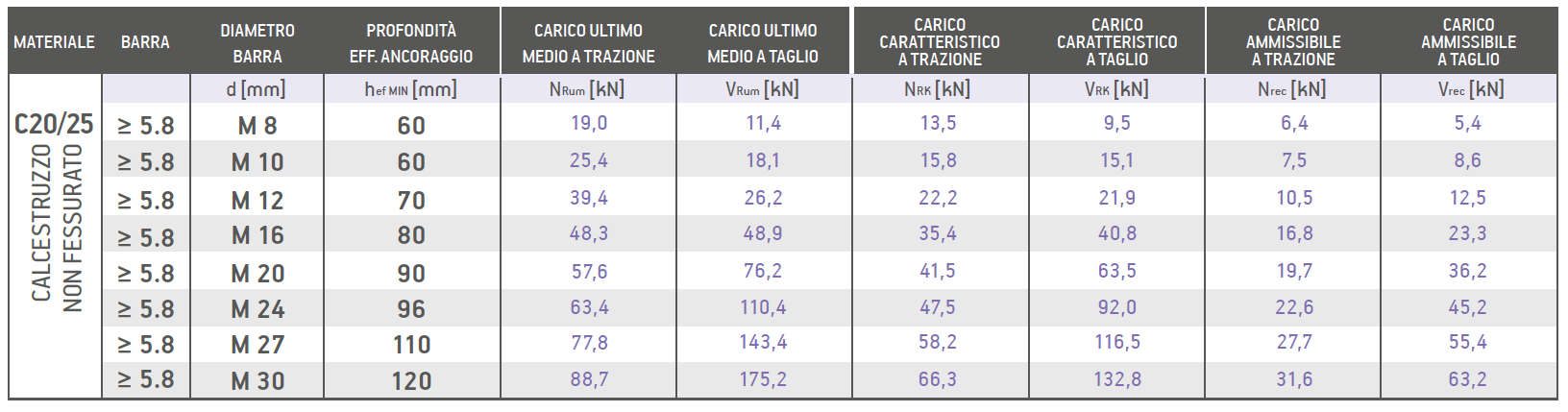

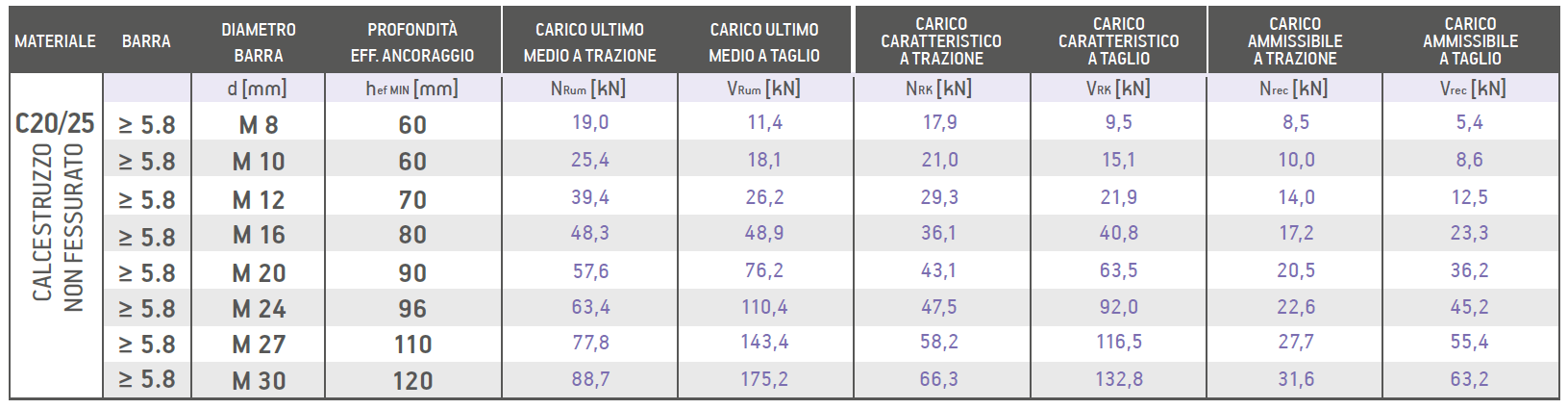

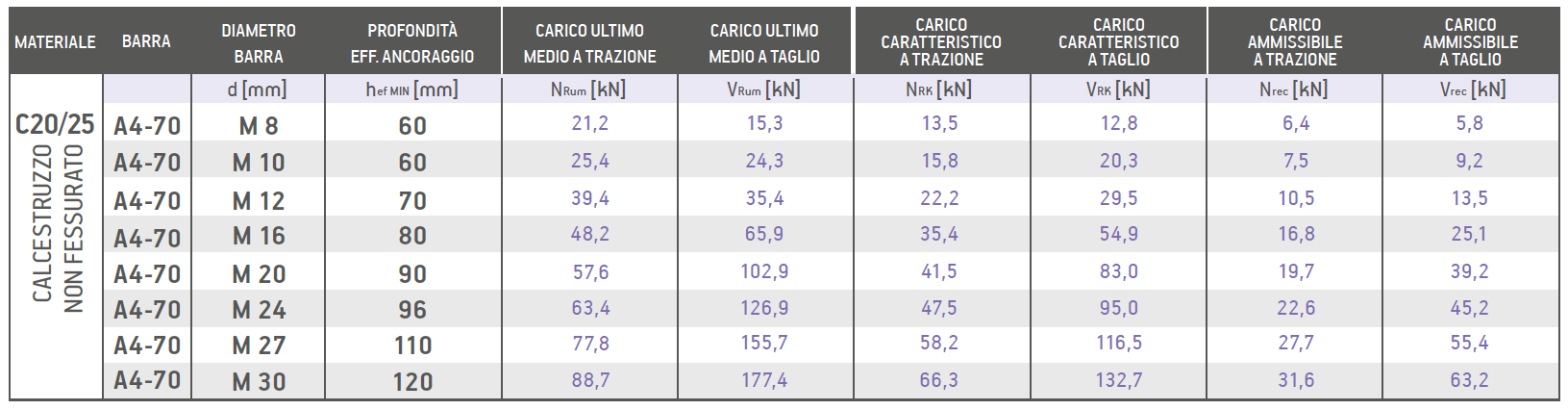

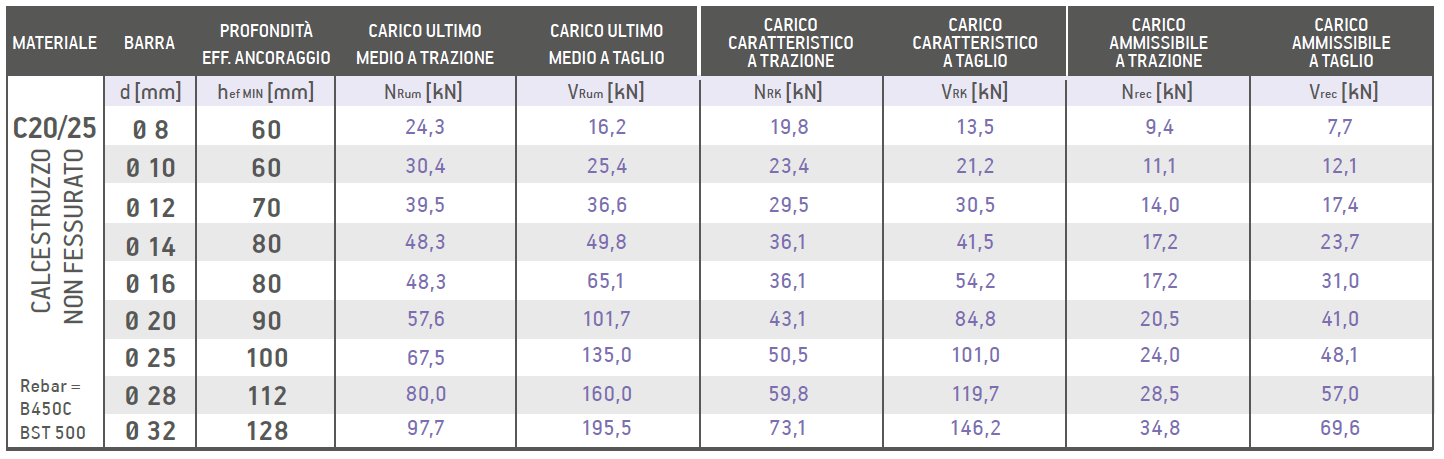

DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MINIMA

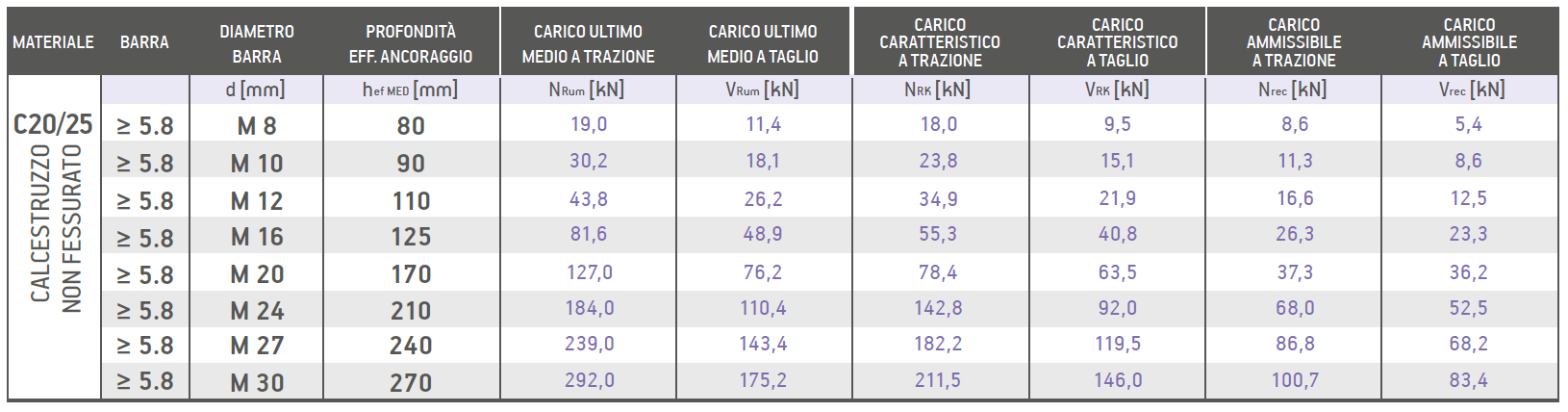

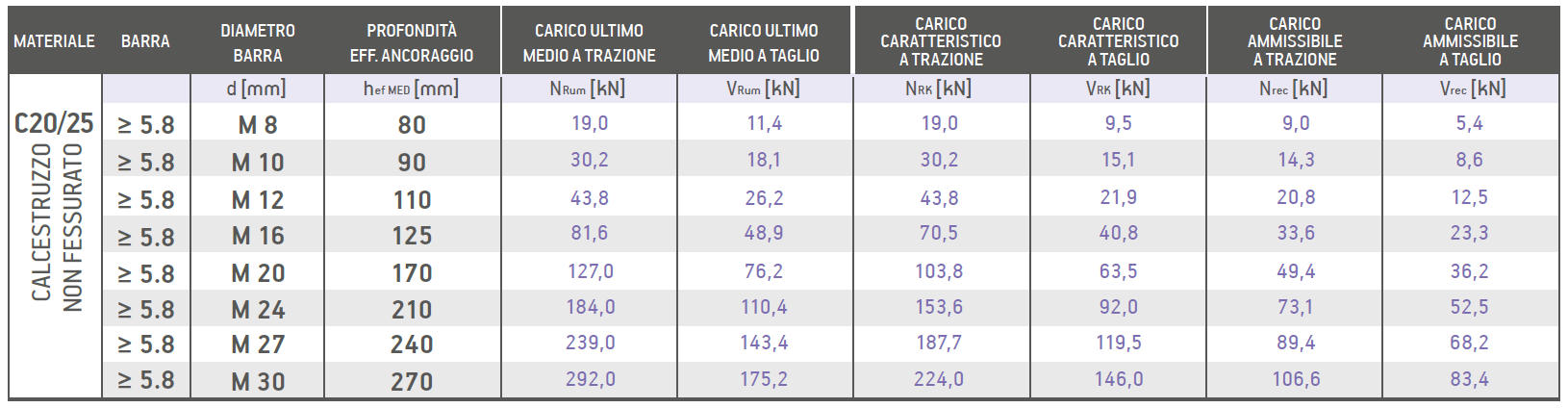

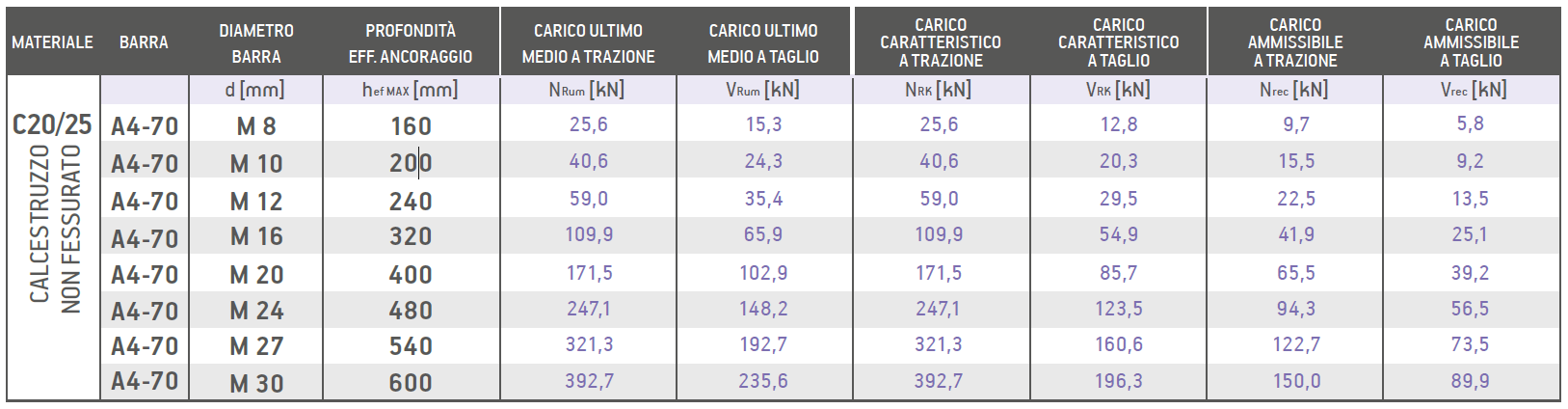

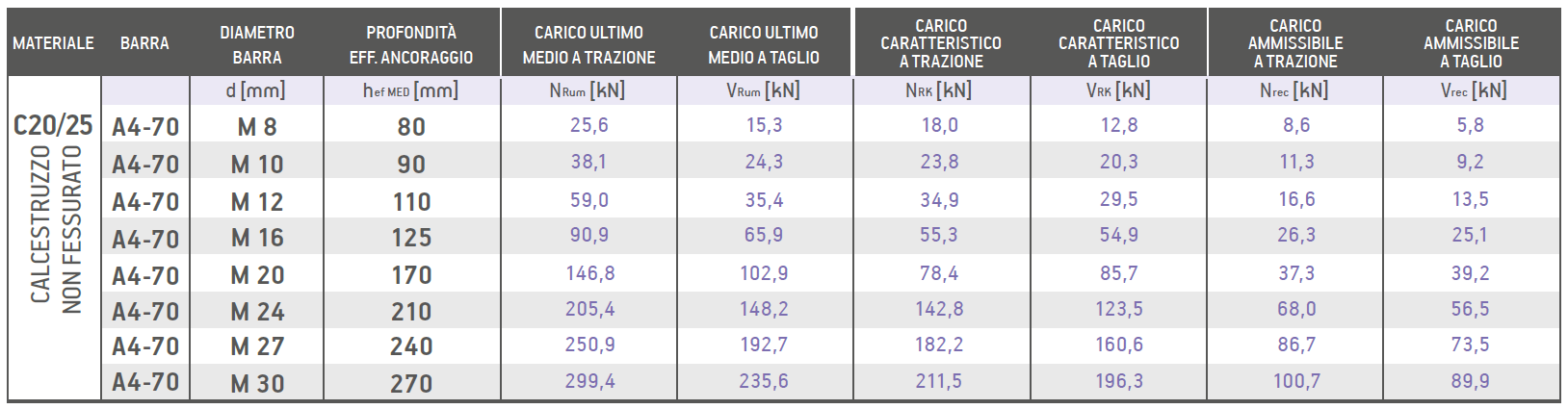

DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MEDIA

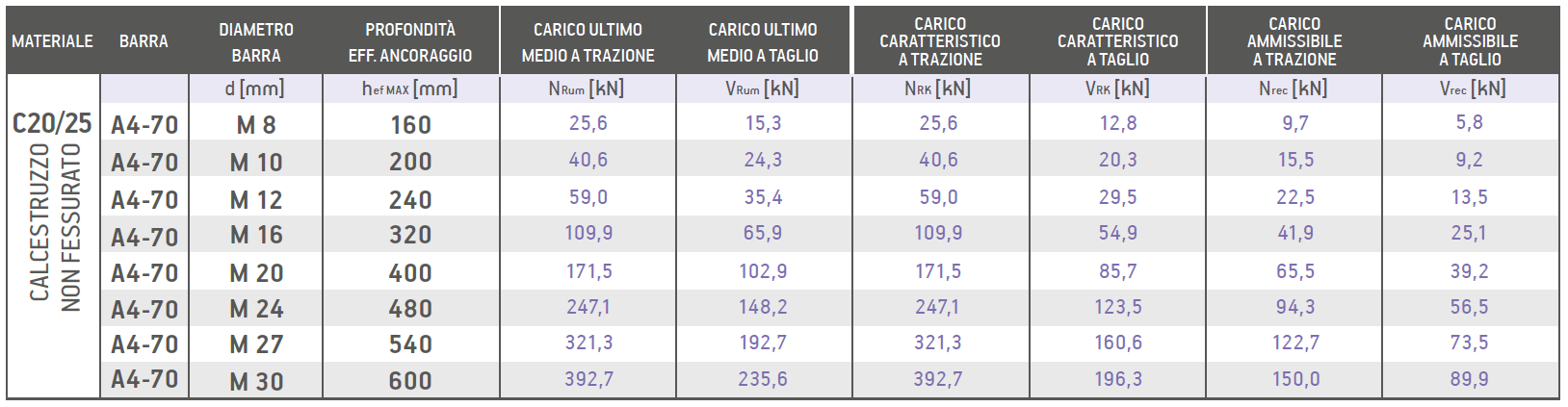

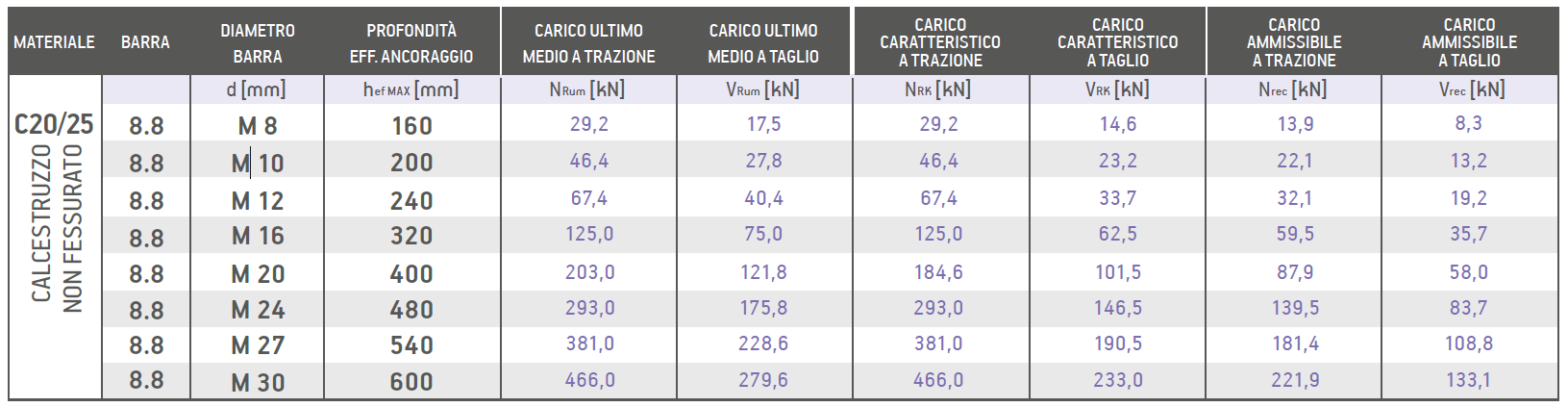

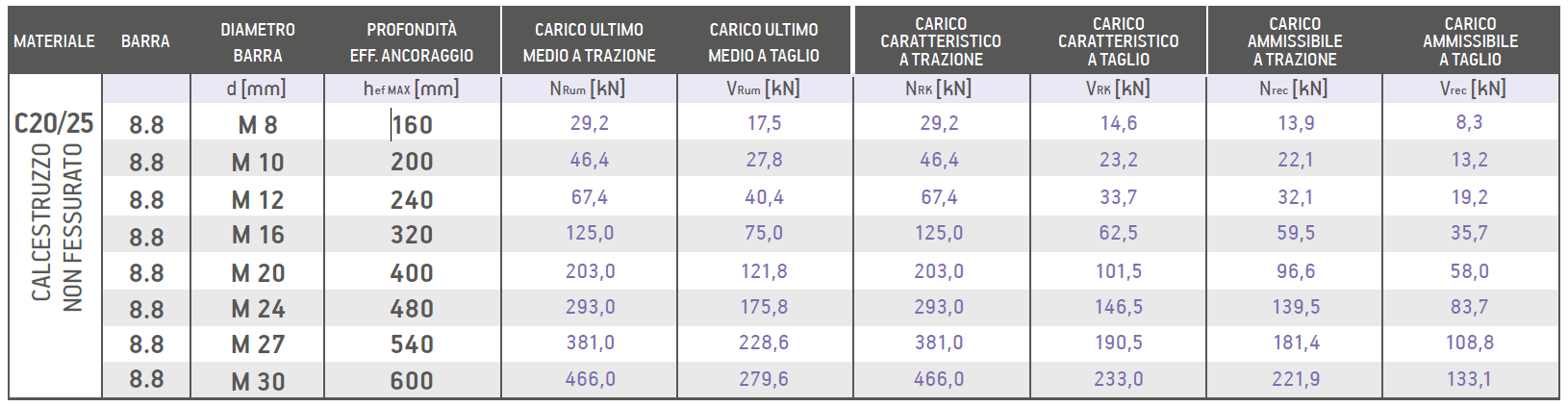

DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MASSIMA

OPZIONE 1: Dati di carico 1kN = 100 kg CALCESTRUZZO FESSURATO a +50°C
DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MINIMA

DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MEDIA

DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MASSIMA

OPZIONE 7: Dati di carico 1kN = 100 kg CALCESTRUZZO NON FESSURATO a +50°C
DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MINIMA

DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MEDIA

DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MASSIMA

OPZIONE 1: Dati di carico 1kN = 100 kg CALCESTRUZZO FESSURATO a +24°C
DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MINIMA

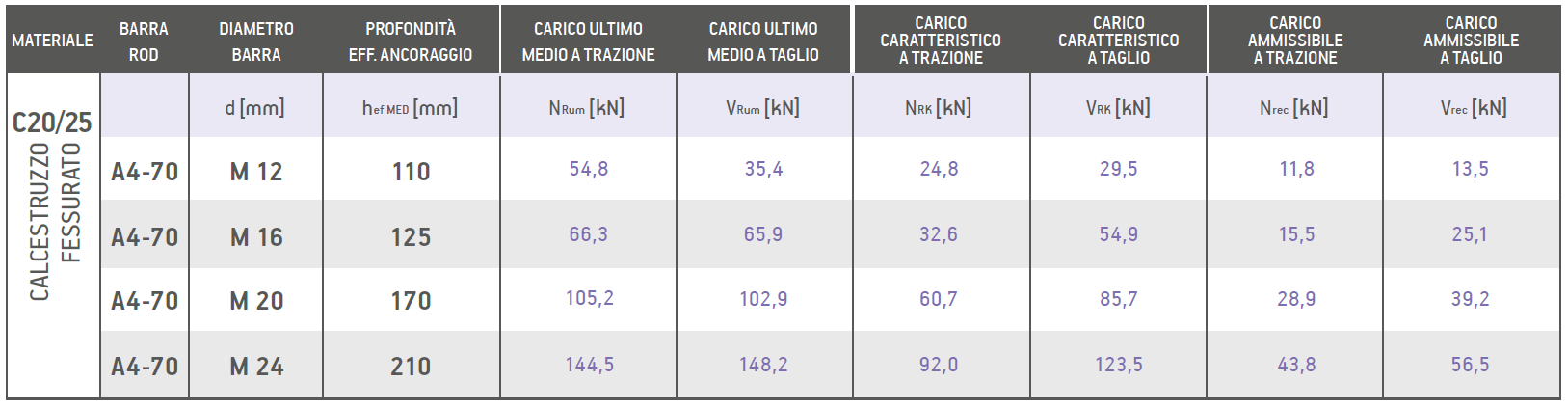

DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MEDIA

DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MASSIMA

OPZIONE 7: Dati di carico 1kN = 100 kg CALCESTRUZZO NON FESSURATO a +24°C

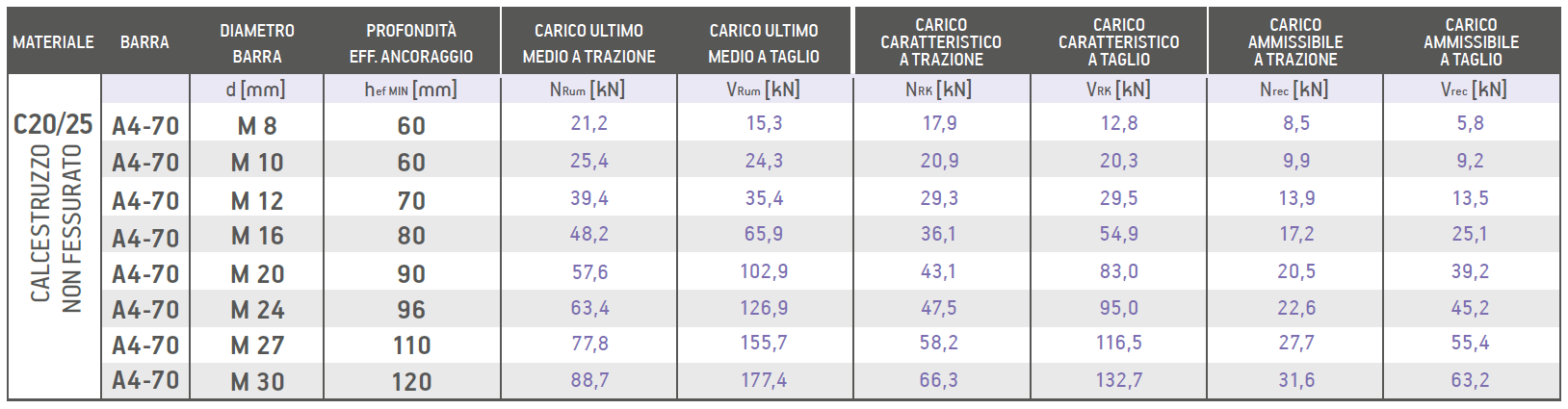

DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MINIMA

DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MEDIA

DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MASSIMA

OPZIONE 1: Dati di carico 1kN = 100 kg CALCESTRUZZO FESSURATO a +50°C
DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MINIMA

DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MEDIA

DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MASSIMA

OPZIONE 7: Dati di carico 1kN = 100 kg CALCESTRUZZO NON FESSURATO a +50°C
DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MINIMA

DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MEDIA

DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MASSIMA

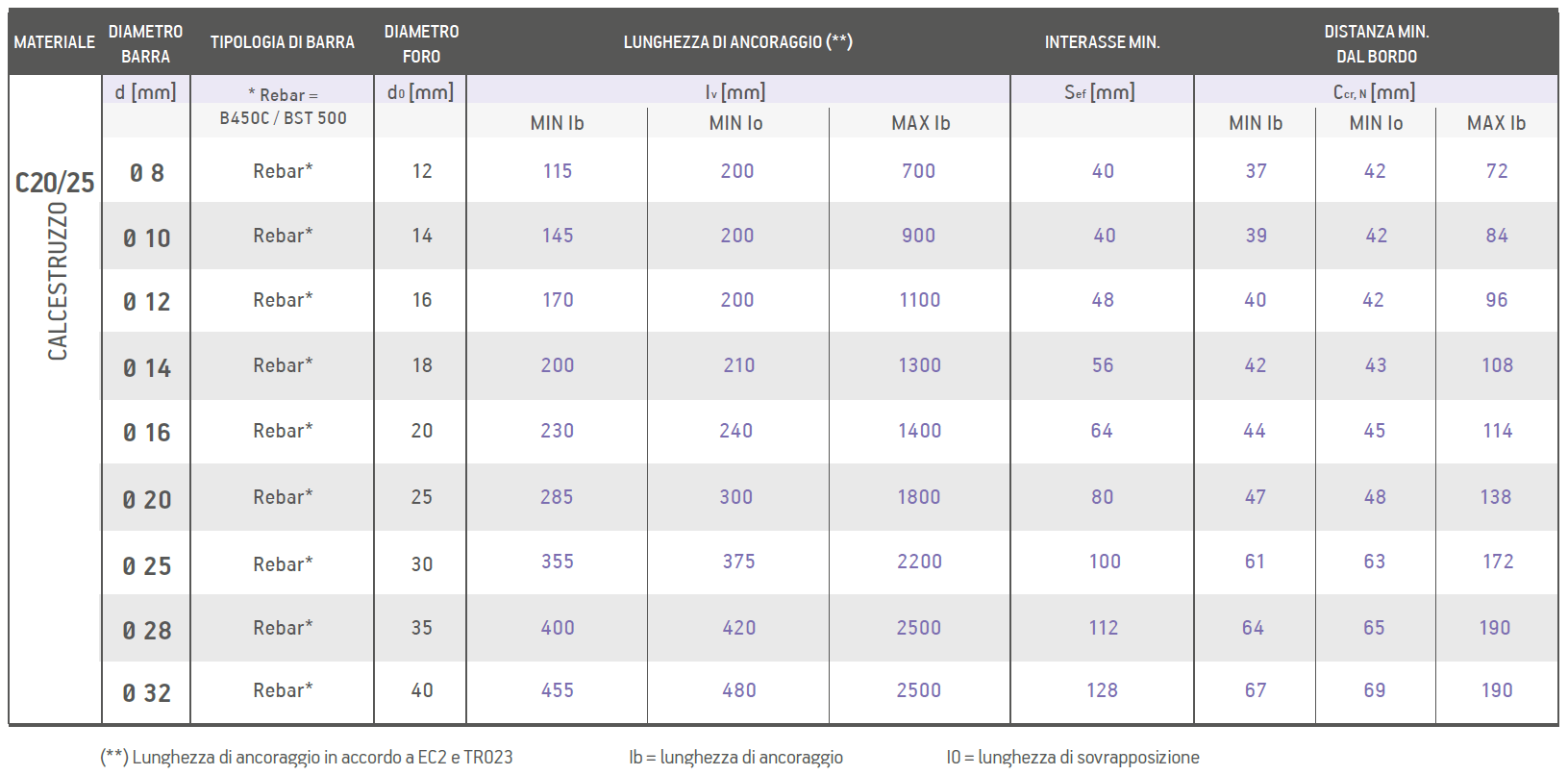

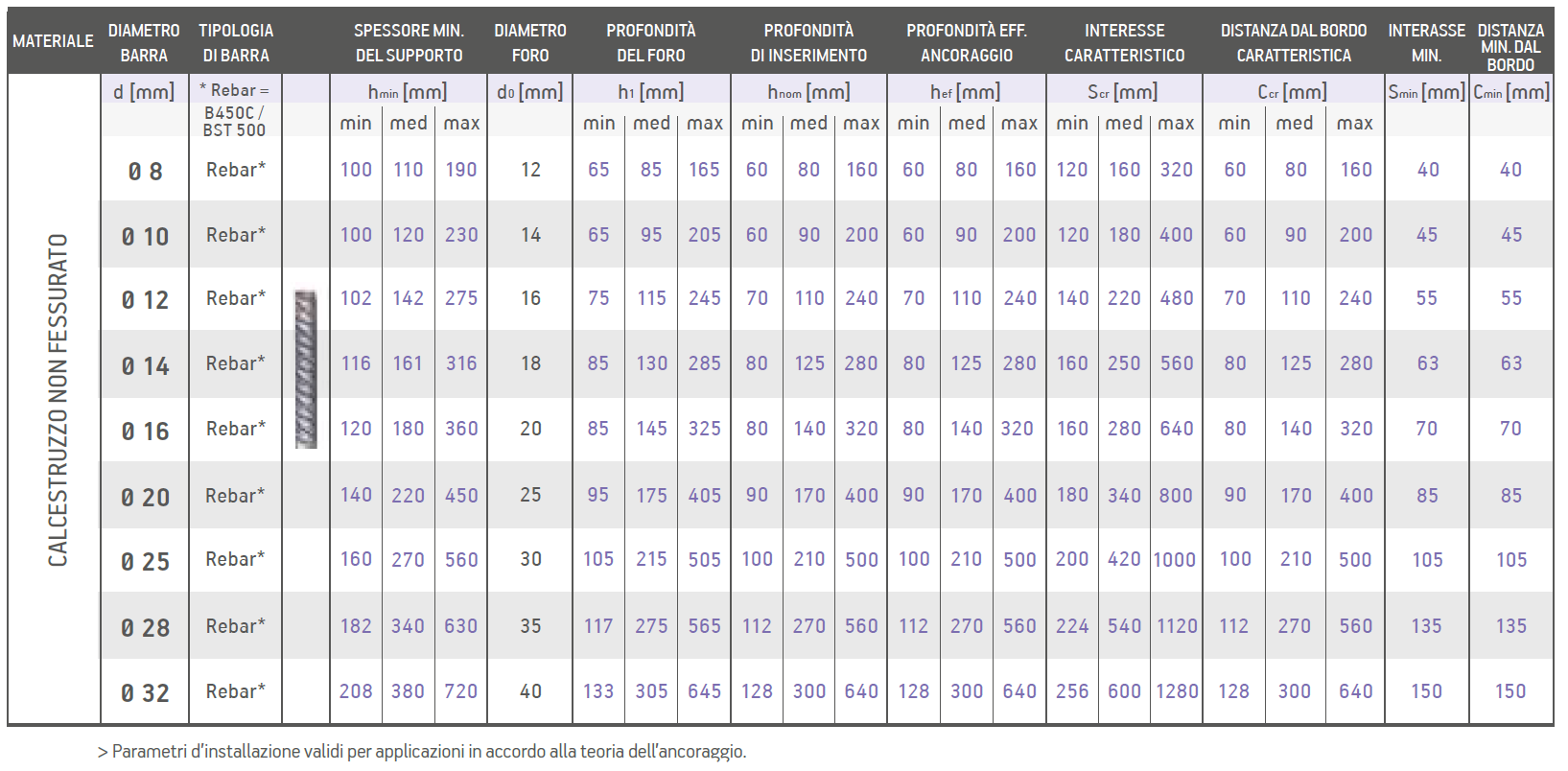

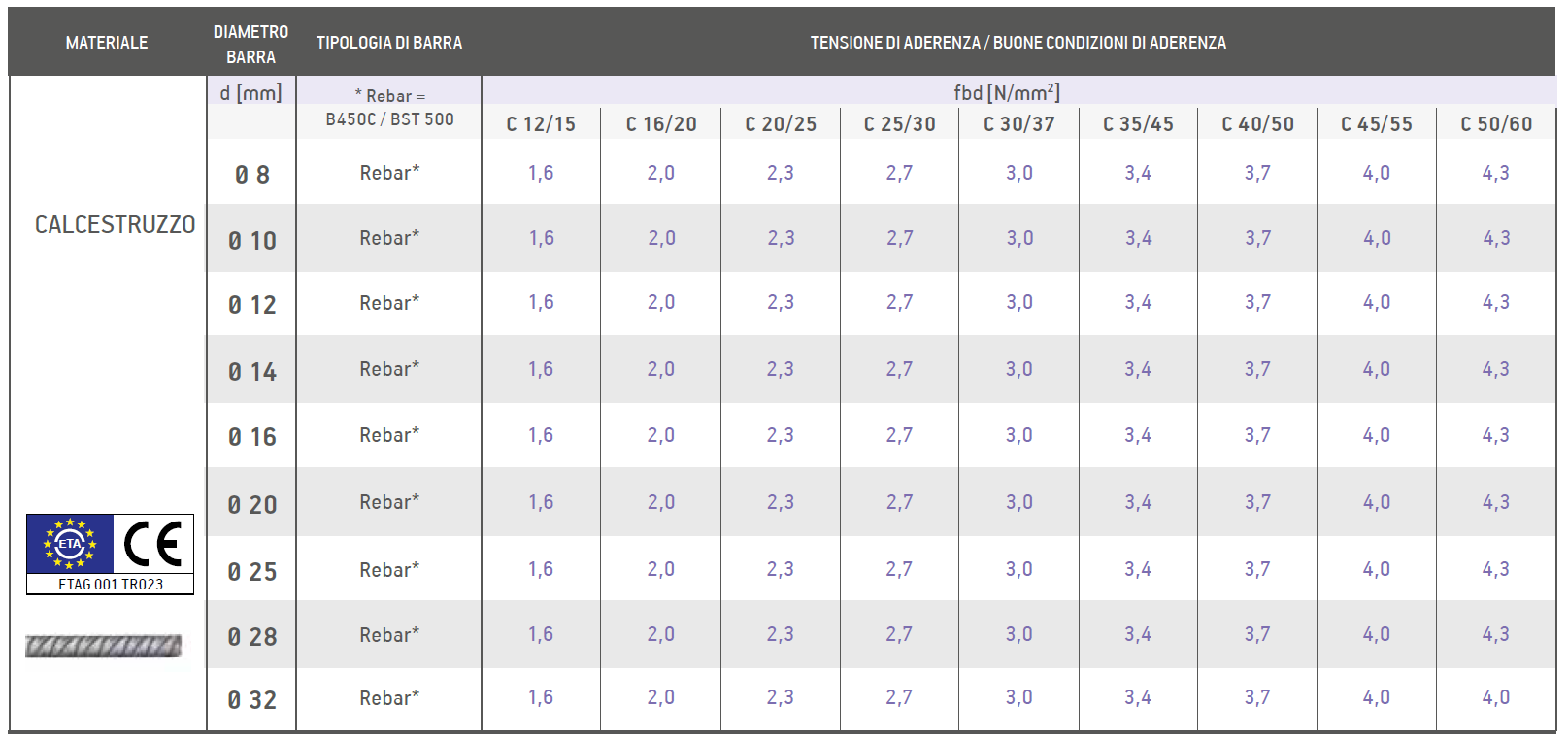

EC2: PERFORAZIONE CON TRAPANO +50°C

EC2: PERFORAZIONE CON CAROTATRICE (secco/umido) +50°C

TR029: Dati di carico 1kN = 100 kg CALCESTRUZZO NON FESSURATO a +24°C
DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MINIMA

DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MEDIA

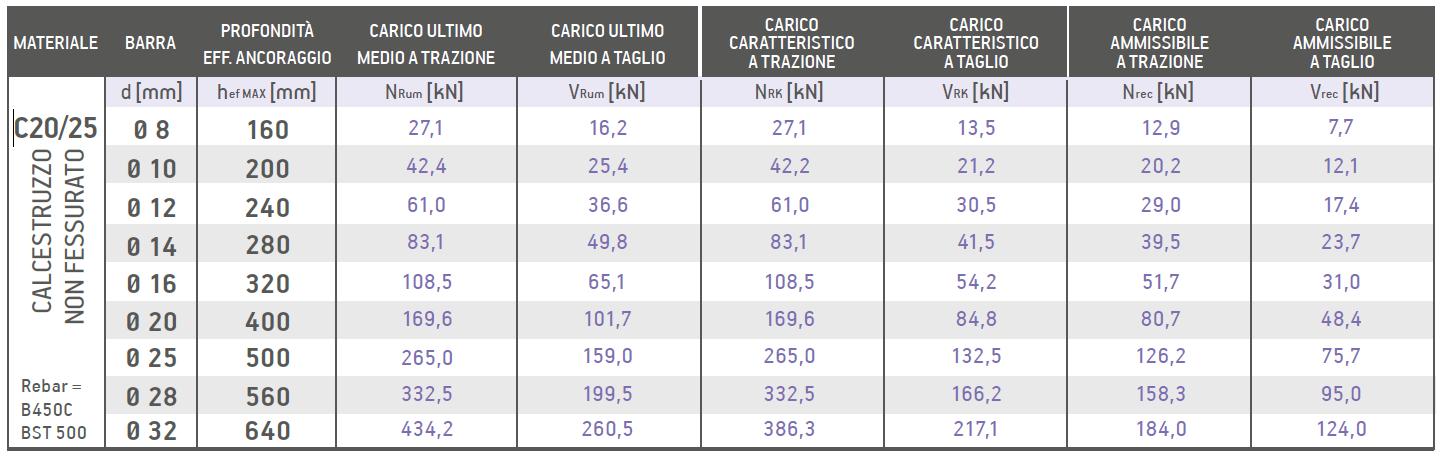

DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MASSIMA

TR029: Dati di carico 1kN = 100 kg CALCESTRUZZO NON FESSURATO a +50°C
DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MINIMA

DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MEDIA

DATI DI CARICO CON PROFONDITÀ EFFETTIVA ANCORAGGIO MASSIMA
