Armaglass Structura 33

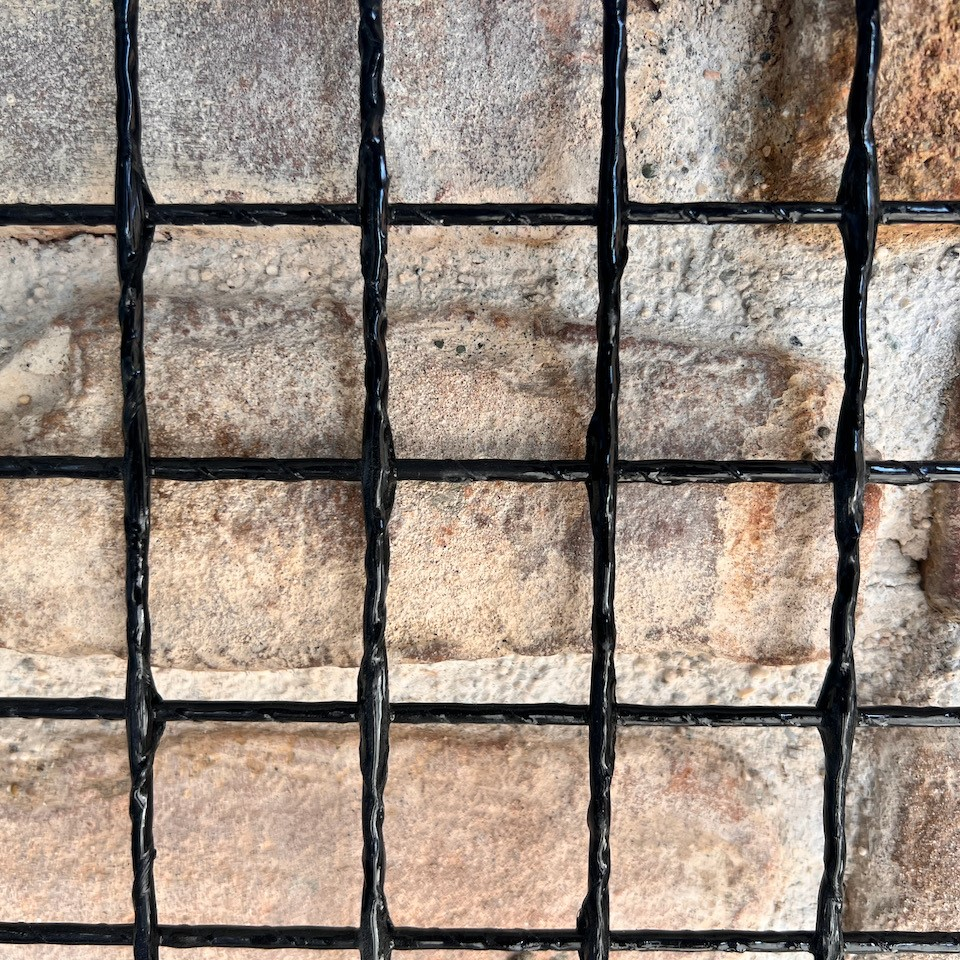

Rete monolitica, preformata, in fibra di vetro maglia 33x33 mm

Rete monolitica in GFRP realizzata con barre in filato di vetro e resina epossidica pultrusa. Le barre sono intrecciate tra loro attraverso un filo di cucitura, utilizzando una tecnologia unica che permette di formare giunzioni tra le barre longitudinali e trasversali con elevate resistenze meccaniche. La resina epossidica garantisce alla rete elevata stabilità dimensionale delle maglie, resistenza agli alcali e migliora le caratteristiche meccaniche. Il composito ha maglie quadrate ampie, la cui dimensione è ideale per l’uso con malte CRM.
Componenti
Monocomponente
Aspetto
Rete
Codice doganale
7019 6100

Richiedi info sul prodotto

    Con l’invio accetto l'informativa sulla privacy

    Certificazioni ottenute e Normative
    ETA - 23/0854
    Linee di appartenenza
    Linea prodotto Aqua
    Linea prodotto Floor
    Linea prodotto Infratech
    Linea prodotto Opus
    Linea prodotto Sanageb
    Sito tematico
    Grout Power
    Caratteristiche e vantaggi
    Dove si utilizza
    Come si utilizza
    Dati tecnici
    Avvertenze e precauzioni
    Prodotti collegati

    Armaglass Structura 33

    Armaglass Structura 33 unisce leggerezza e ridotto spessore con ottime caratteristiche meccaniche in trama e ordito. Resiste agli agenti atmosferici e agli ambienti aggressivi, conferendo durabilità ai sistemi compositi in cui viene utilizzata. Idonea per qualsiasi supporto e perfettamente compatibile sia con malta a base cemento che con malte a base calce.

    Vantaggi:

    • Facilità di posa
    • Leggerezza, spessori ridotti
    • Elevate prestazioni meccaniche
    • Durabilità
    • Inossidabilità
    • Radiotrasparenza
    • Conducibilità elettrica nulla

    Campi d'impiego

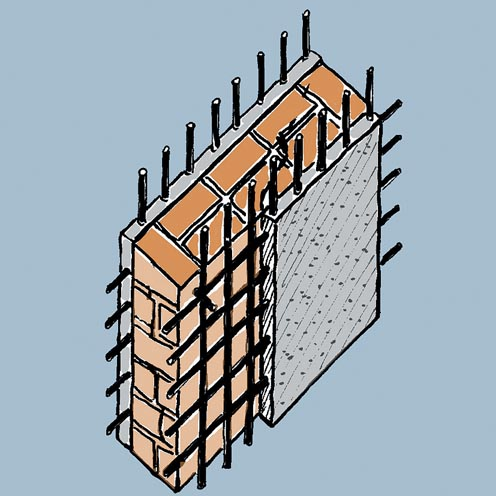

    La rete in fibra di vetro Armaglass Structura 33, abbinata a nostre malte a base di calce (Intosana, Unisan) o cementizie (linea REPAR) e a connettori in GFRP Armaglass Connector, viene utilizzata per il rinforzo di strutture in muratura e in calcestruzzo  attraverso la tecnica dell’intonaco  armato (sistema CRM: Composite Reinforced Mortar). La rete è un componente dei nostri sistemi RINFOR SYSTEM, che comprendono anche angolari, fazzoletti e connettori in GFRP.
    La rete può essere utilizzata anche come armatura per cappe collaboranti, massetti, ripristini con malte strutturali su strutture in calcestruzzo armato (rivestimenti di gallerie, banchine portuali, pilastri, pile, ecc.), soprattutto quando ubicati in ambienti aggressivi (aerosol marino, sali disgelanti ecc.).


    Supporti consentiti
    Calcestruzzo
    Malte cementizie, alla calce e miste
    Murature miste
    Murature in laterizio forato
    Murature in pietra
    Pietre naturali e porfidi
    Calcestruzzo armato
    Intonaci e malte a base calce e calce-cemento
    Preparazione dei supporti

    Per la preparazione del supporto seguire accuratamente quanto indicato nelle schede tecniche della malta con cui la rete Armaglass Structura 33 viene abbinata.


    Modalità d'impiego

    Per interventi di intonacatura armata CRM:

    Taglio della rete
    Srotolare fino alla lunghezza necessaria e tagliare preliminarmente la rete con flessibile da taglio con lama diamantata o cesoia per lattoniere. Durante le operazioni di srotolamento e movimentazione dei rotoli di rete fare attenzione a non danneggiare la stessa.

    Applicazione del Sistema CRM
    Rimozione dell’intonaco esistente o del copriferro e di tutte le parti degradate. Saturare il supporto con acqua a bassa pressione, applicare se necessario (per le condizioni della muratura, per il tipo di malta utilizzato o per lo spessore del rinforzo) un rinzaffo di malta, manualmente o con macchina intonacatrice e lasciare la superficie al grezzo.
    Posizionare la rete Armaglass Structura 33  sulla superfice della muratura da rinforzare. In corrispondenza dei sormonti, sovrapporre le fasce di rete per almeno 15 cm.
    Come elementi di connessione del sistema di rinforzo vengono utilizzati connettori in GFRP Armaglass Connector, ad aderenza migliorata e diametro 8mm. Prima dell’installazione segnare preventivamente sul supporto la disposizione degli stessi. Utilizzare un trapano a rotazione per eseguire fori di diametro 12 mm per l’alloggiamento del connettore (in caso di intervento su una sola faccia il foro deve essere spinto in profondità per almeno 2/3 dello spessore della muratura). Prima di inserire il connettore nel foro, posizionare il fazzoletto di ripartizione in GFRP Armaglass Grid 33 che andrà bloccato contro la rete nella fase d’inghisaggio del connettore. Effettuare un’accurata pulizia del foro ed inghisare il connettore con ancorante chimico (Syntech Profix o Syntech Fix EP).
    Procedere con lo spruzzo o il lancio della malta, in una o più mani. La malta andrà a ricoprire interamente gli elementi in GFRP con spessore totale secondo elaborati progettuali. Al fine di garantire la continuità strutturale del sistema di rinforzo in corrispondenza di tutte le zona d’angolo (aperture, ecc.) applicare angolare in GFRP Armaglass Corner 33.

    In caso di intervento su entrambe le facce, verranno inseriti due connettori, uno lungo e uno corto (da scegliere le relative lunghezze in funzione dello spessore della muratura). Realizzare il foro passante da 12 mm. In corrispondenza della faccia dove verrà inserito il connettore corto e ci sarà la sovrapposizione dei due connettori, allargare il foro fino ad arrivare ad un diametro totale del foro pari a circa 22-24 mm. La sovrapposizione tra i connettori deve avvenire per una lunghezza di almeno di 11 cm. Dopo aver eseguito i fori, effettuare accurata pulizia degli stessi con aria compressa e iniettare ancorante chimico a base di resina epossidica Syntech Fix EP. Prima di inserire i connettori nei fori, posizionare sempre dei fazzoletti di ripartizione in GFRP Armaglass Grid 33 che andranno bloccati contro la rete nella fase d’inghisaggio dei connettori. Procedere con lo spruzzo o il lancio della malta, in una o più mani. La malta andrà a ricoprire interamente gli elementi in GFRP con spessore totale secondo elaborati progettuali.

    Durante la fase di stagionatura della malta proteggere la stessa da stress termici e condizioni di forte evaporazione. E’ sempre consigliabile una maturazione della malta in ambiente umido per almeno 48-72 ore.


    Metodi di applicazione
    Applicazione manuale
    Caratteristiche fondamentali
    Conservabilità illimitata
    Conservabilità illimitata
    Idoneo al contatto con acqua potabile
    Idoneo al contatto con acqua potabile
    Larghezza
    Larghezza: 2 m
    Lunghezza
    Lunghezza: 50 m
    Resistente ai raggi UV
    Resistente ai raggi UV
    Usare indossando guanti protettivi
    Usare indossando guanti protettivi
    Specifiche tecniche

    Dimensione della maglia

    33 x 33 mm

    Numero fili in ordito

    30 nr/m

    Numero fili in trama

    30 nr/m

    Peso unitario

    830 g/m²
    Tessitura bidirezionale
    Materiale alcalino-resistente

    Diametro nominale del singolo trefolo (ordito)
    CNR-DT 203/2006

    3 mm

    Diametro nominale del singolo trefolo (trama)
    CNR-DT 203/2006

    3 %

    Area nominale delle fibre (trama)
    CNR-DT 200/2004 CNR-DT 203/2006

    4.5 %

    Area nominale delle fibre (ordito)
    CNR-DT 200/2004 CNR-DT 203/2006

    4.5 mm²

    Area nominale del singolo trefolo (trama)
    CNR-DT 203/2006

    7.07 mm²

    Area nominale del singolo trefolo (ordito)
    CNR-DT 203/2006

    7.07 mm²

    Contenuto fibra di vetro
    ISO 11667:1997E

    75 %

    Densità della fibra
    ISO 1183-1:2004E

    2.6 g/cm³

    Densità della matrice
    ISO 1183-1:2004E

    1.2 g/cm³

    Carico a trazione medio per singola barra
    EAD 340392-00-0104 ISO 10406-1:2015

    5.8 kN

    Carico a trazione medio per unità di lunghezza
    EAD 340392-00-0104 ISO 10406-1:2015

    174 kN/m

    Deformazione a rottura, valore caratteristico
    EAD 340392-00-0104 ISO 10406-1:2015

    1.96 %

    Modulo elastico a trazione, valore medio
    EAD 340392-00-0104 ISO 10406-1:2015

    40.1 GPa

    Resistenza a trazione, valore caratteristico
    EAD 340392-00-0104 ISO 10406-1:2015

    724 MPa
    Consumi

    Utilizzare 1,15 m2/m2 di Armaglass Structura 33: i teli adiacenti di rete in fibra di vetro, dovranno essere sormontati lungo i bordi di almeno 15 cm.

    Colori disponibili
    Nero

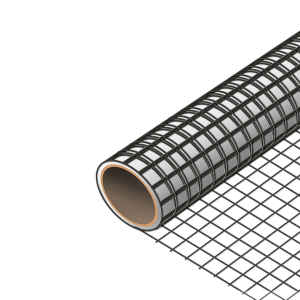

    Imballaggi e dimensioni
    Rotolo da 100 m²
    Stoccaggio e conservazione
    Stoccare il prodotto nel suo imballaggio originale in ambiente fresco, asciutto e al riparo dal gelo e dalla luce diretta del sole.
    Avvertenze
    Le informazioni generali, così come le indicazioni ed i suggerimenti di impiego di questo prodotto, riportati nella presente scheda tecnica ed eventualmente forniti anche verbalmente o per iscritto, corrispondono allo stato attuale delle nostre conoscenze scientifiche e pratiche.
    I dati tecnici e prestazionali eventualmente riportati sono il risultato di prove di laboratorio condotte in ambiente controllato e come tali possono subire modifiche in relazione alle effettive condizioni di messa in opera.

    Prodotto per uso professionale, Azichem Srl non si assume alcuna responsabilità derivante da prestazioni inadeguate correlate ad un uso improprio del prodotto, o legata a difetti derivanti da fattori o elementi estranei alla qualità dello stesso, inclusa l’errata conservazione.
    Chi intenda fare uso del prodotto è tenuto a stabilire, prima dell’utilizzo, se lo stesso sia o meno adatto all’impiego previsto, assumendosi ogni responsabilità conseguente.

    Le caratteristiche tecniche e prestazionali contenute in questa scheda tecnica sono aggiornate periodicamente. Per una consultazione in tempo reale collegarsi al sito: www.azichem.com. La data di revisione è indicata nello spazio al piede. La presente edizione annulla e sostituisce ogni altra precedente.

    Si ricorda che l’utilizzatore è tenuto a prendere visione della più recente Scheda di Sicurezza di questo prodotto, contenente i dati chimico-fisici e tossicologici, le frasi di rischio ed altre informazioni per poter trasportare, utilizzare e smaltire il prodotto e i suoi imballaggi in sicurezza. Per la consultazione collegarsi al sito: www.azichem.com.

    È vietato disperdere il prodotto e/o l’imballaggio nell'ambiente.
